Rappel : toutes les chaudières ne sont pas équipées de débistats. Il existe d’autres solutions techniques pour contrôler l’irrigation du corps de chauffe ou la demande d’eau chaude sanitaire.  Leur étude nous servira cependant à la compréhension générale du fonctionnement des chaudières murales en général.

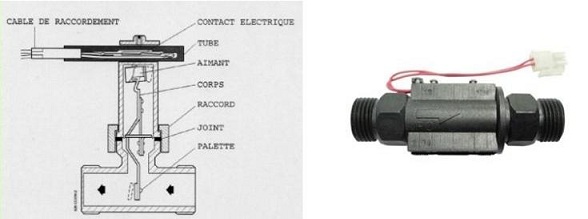

Le débistat a pour objet de détecter la réalité d’un débit.

En l’absence de débit, le contact électrique piloté par le débistat est ouvert et sa résistance électrique est infinie. Il sera parfois indiqué OL par le multimètre de mesure (OL comme « out of limit »).

En présence de débit, le contact piloté par le débistat est fermé et sa résistance électrique sera « nulle ».

Question

Q1: Récapitulons les différents capteurs que nous avons déjà étudiés sur les chaudières murales gaz.

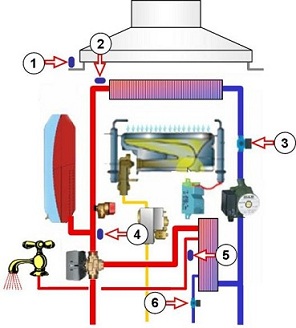

Quels sont les capteurs numérotés ci-dessous?


N°1

Sécurité anti-refoulement

N°2

Détecteur de surchauffe

N°3

Débistat corps de chauffe

N°4

Sonde température primaire échangeur (dite sonde chauffage)

N°5

Sonde départ sanitaire (dite sonde sanitaire)

N°6

Débistat débit sanitaire

Etudions l'évolution de la résistance électrique du débistat de contrôle du débit dans le corps de chauffe.

Question

Q2: Selon la situation de fonctionnement de la chaudière, étudions quelle sera la résistance électrique du débistat de contrôle du débit dans le corps de chauffe.

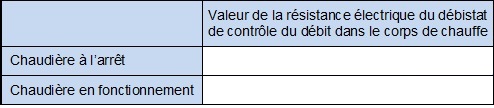

Complétez le tableau:


Question

Q3: Selon la demande d'eau chaude sanitaire, étudions quelle sera la résistance électrique du débistat de contrôle du débit dans le corps de chauffe.
Complétez le tableau :


Vérifiez votre réponse à l’exercice précédent en visualisant la vidéo ci-dessous.





Pour effectuer vous-même cette manipulation et bien d’autres dépannages vous pourrez acquérir le logiciel Klima- emurale https://outils.xpair.com/logiciel/klima-e-murale/3.htm



Si vous ne suivez pas un parcours automatique Xpair, lien vers le dossier suivant de la rubrique chaudière murale gaz : « La mise en service - niveau de difficulté 5 à 4 (CAP à Bac)» .
