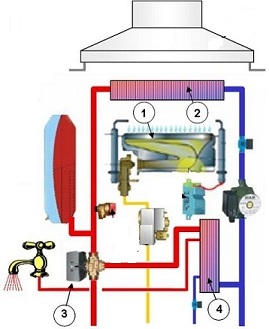

Une chaudière murale comporte :

1) Le brûleur alimenté en gaz ; il assure la combustion source de chaleur
2) Le corps de chauffe
3) La vanne de priorité sanitaire
4) L’échangeur de production d’eau chaude sanitaire

chaudière murale

Source https://outils.xpair.com/logiciel/klima-e-murale/3.htm

Une chaudière murale comporte :

  • Un brûleur alimenté en gaz

Il assure la combustion, source de chaleur.

brûleur alimenté en gaz

Source ELM LEBLANC

  • Un corps de chauffe

Il s'agit d'un échangeur qui permet de faire passer la chaleur contenue dans les gaz de combustion à l'eau du circuit de chauffage.

corps de chauffe

Source ELM LEBLANC

  • Une vanne de priorité sanitaire

Elle assure l'orientation de l'eau chaude en sortie du corps de chauffe, soit vers le circuit de production d'eau chaude sanitaire, soit vers le circuit de chauffage.

vanne de priorité sanitaire

Source Roth

En règle générale lorsqu'il apparaît un besoin de production d'eau chaude sanitaire, le chauffage n'est plus assuré. C'est pour cela que l'on parle de vanne de « priorité sanitaire ».

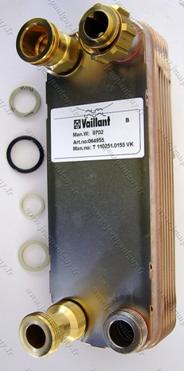

  • Un échangeur de production d'eau chaude sanitaire

Il assure le transfert de la chaleur de l’eau en provenance du corps de chauffe à l’eau sanitaire.

échangeur de production d'eau chaude sanitaire

Source Vaillant

Dans la vidéo ci-dessous, visualisez ces 4 équipements (rehaussez le son).

Question

Q1: Numérotez sur le schéma ci-dessous:
1) Le brûleur alimenté en gaz il assure la combustion source de chaleur
2) Le corps de chauffe
3) La vanne de priorité sanitaire
4) L’échangeur de production d’eau chaude sanitaire

chaudière murale

Source https://outils.xpair.com/logiciel/klima-e-murale/3.htm
