Une chaudière murale comporte par ailleurs :

  • Un bloc gaz (ou vanne gaz)

Il assure le contrôle de l'alimentation en gaz du brûleur.

Source http://renove-chaudiere.net


  • Un transformateur d'allumage

Il permet à partir d'une tension de 230 [V] de produire une tension supérieure à 5000 [V] à même de créer les étincelles d'allumage.

Source Ferroli


  • Un vase d'expansion

Il permet l'absorption de la dilatation de l'eau circulant dans la chaudière et le circuit de chauffage.

On pourra sur le sujet consulter le dossier Expansion - niveau 1

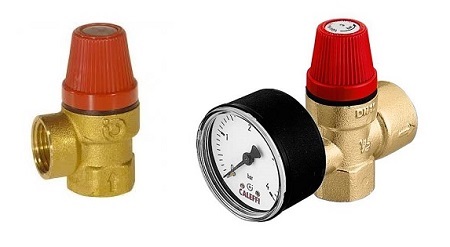

  • Une soupape de sécurité

Elle permet l'évacuation d'eau si la pression dans le circuit de la chaudière devenait excessive.

On pourra sur le sujet consulter le dossier Sécurité des installations Niveau 1.

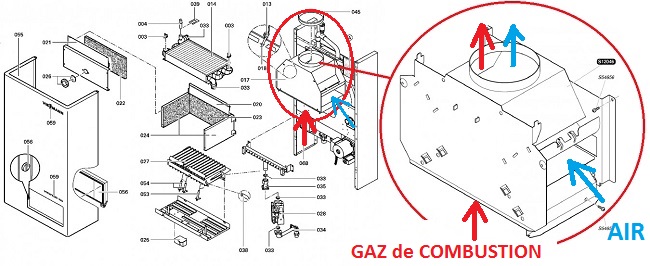

  • Un coupe-tirage

Le coupe tirage équipe les chaudières à brûleur atmosphériques raccordée à un conduit de fumée.


Le coupe tirage a pour objectif que l’aspiration (dépression) du conduit de fumée ne perturbe pas la combustion du gaz qui s'effectue à la pression atmosphérique.
Le coupe tirage n'est en fait qu'une sorte de "hotte" par laquelle les gaz de combustion et l'air du local où se trouve installée la chaudière sont aspirés grâce au tirage du conduit de fumée.

En pratique, le coupe tirage est le plus souvent intégré en partie haute de la chaudière.


Les chaudières à foyer étanche (raccordée à des ventouses) qui seront évoquées plus loin dans le dossier ne disposent bien sûr pas de coupe tirage.



Visualisez ces 5 équipements dans le film ci-dessous (si nécessaire, téléchargez Adobe Flash Player)

Question

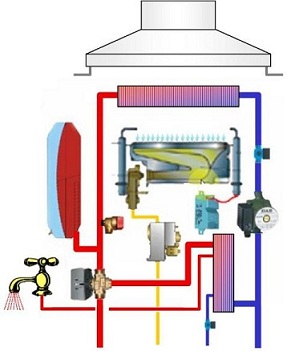

Q1: Numérotez sur le schéma ci-dessous:
1) Le brûleur alimenté en gaz il assure la combustion source de chaleur
2) Le corps de chauffe
3) Le bloc gaz
4) La vanne de priorité sanitaire
5) L’échangeur de production d’eau chaude sanitaire
6) Le transformateur d’allumage
7) Le vase d’expansion
8) La soupape de sécurité
9) Le coupe-tirage


Source https://outils.xpair.com/logiciel/klima-e-murale/3.htm
