N°6 - Les pompes normalisées et les pompes en ligne - niv 5

N°6 - Les pompes normalisées et les pompes en ligne - niv 5

La normalisation des équipements a pour principal objectif l’harmonisation des dimensions des produits réalisés par différents industriels.

Certaines grosses pompes sont ainsi réalisées selon des normes (EN 733, DIN 24255), ce qui en facilite la maintenance et le remplacement.

Les pompes normalisées disposent d’une aspiration horizontale et d’un refoulement vertical ; leur diamètre d’aspiration est plus grand que celui du refoulement.

pompes normalisées



Les pompes en ligne dites « in line » ne sont pas normalisées ; ce sont des pompes dont les fabricants ont aligné l’aspiration et le refoulement.

  • Si leur poids le permet, elles sont raccordées directement sur la tuyauterie. A défaut, elles sont fixées sur un massif en béton par l’intermédiaire d’un socle en tôle lequel peut aussi être placé directement au mur.
  • Elles sont de même diamètre à l’aspiration et au refoulement.

pompes en ligne

Question

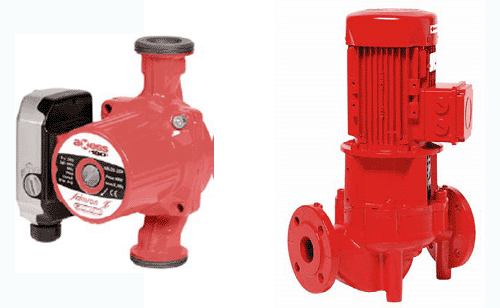

Q1 : Qu’est-ce que les 2 pompes ci-dessus ont de commun et de différent?

On distingue ci-dessus 2 pompes en ligne (dont les fabricants ont aligné l’aspiration et le refoulement).
L’une est équipée d’un moteur à rotor noyé (à gauche) et l’autre d’un moteur à rotor sec.
La pompe de gauche plus légère peut être directement soutenue par les tuyauteries. La pompe de droite plus lourde doit reposer sur un socle.
La pompe de gauche est à raccorder entre raccords unions, la pompe de droite est à raccorder entre brides.
