N°12 - Exercices récapitulatifs - Partie 2 - niv 5

N°12 - Exercices récapitulatifs - Partie 2 - niv 5

Question

Q1: Indiquez toutes les caractéristiques spécifiques à la pompe en photo ci-dessous.


Cette pompe est une petite pompe simple à entraxe variable à installer en ligne.
- Son moteur est de type asynchrone à rotor noyé.
- On l’appelle un circulateur de type zoom.
- Elle sera raccordée aux tuyauteries entre brides ovales.

Question

Q2: Indiquez toutes les caractéristiques spécifiques à la pompe en photo ci-dessous.


Cette pompe est une pompe double de taille moyenne.
- Ses moteurs sont de type à rotor noyé.
- Elle est à installer en ligne entre brides.
- Elle peut fonctionner « en parallèle ».

Question

Q3: Indiquez toutes les caractéristiques spécifiques à la pompe en photo ci-dessous.


Cette pompe est une grosse pompe simple de type in line.
- Son aspiration et son refoulement sont alignés et de même diamètre.
- Son moteur est de type asynchrone à rotor sec.
- Elle est à installer sur un massif par l’intermédiaire d’un socle.
Elle pourra éventuellement être installée directement sur tuyauteries si celles ci peuvent en supporter le poids.
- Sur massif, elle sera raccordée entre brides et entre manchons anti-vibratiles.

Question

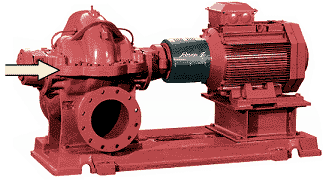

Q4: Indiquez toutes les caractéristiques spécifiques à la pompe en photo ci-dessous.


Cette pompe est une très grosse pompe de type « à plan de joint» (ASP).
- Le corps de pompe est constitué de 2 parties séparées par le plan de joint.
- Son aspiration et son refoulement sont alignés et de même diamètre.
- Son moteur est de type asynchrone à rotor sec.
- Elle est à installer sur un massif par l’intermédiaire d’un socle.
- Elle sera raccordée entre brides.

Si vous ne suivez pas un parcours automatique Xpair, lien vers le dossier suivant de la rubrique hydraulique aéraulique : « Technologie des pompes sur circuit ouvert - partie 1 - niv CAP à Bac.» .
