N°6 – Variation de débit par changement de vitesse - niv 4

N°6 – Variation de débit par changement de vitesse - niv 4

En formation de niveau 3 (CAP), on n'étudiera pas ce § ni les suivants.

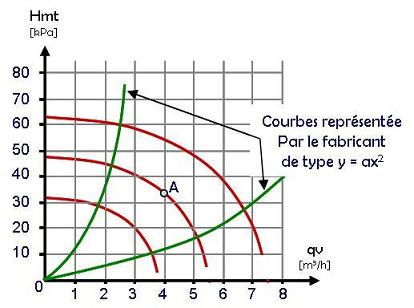

La courbe de type y = a x2 évoquée au § précédent s’appelle " courbe caractéristique du réseau".
Elle représente comment les pertes de charge dans le réseau évoluent si on y fait varier le débit (les PdC augmente en proportion du carré du débit; PdC = a (qv)2).
Les PdC augmentent donc très rapidement (beaucoup plus vite que la simple augmentation du débit).

1

Si l’on ne sait pas calculer ce type de courbe, on pourra se contenter comme nous l'avons vu d’en représenter l’allure. La précision obtenue sera en règle générale suffisante et on pourra en déduire la variation de débit que l'on pourra obtenir si l'on change la vitesse de rotation du moteur de la pompe.

Question

Q1: Le point A tracé sur le graphique ci-dessous représente le point de fonctionnement de la pompe en en vitesse moyenne;
Quels seront approximativement les débits en petite et grande vitesses ?




En grande vitesse, le débit sera de l'ordre de 5 [m³/h]
En petite vitesse, le débit sera de l'ordre de 3 [m³/h].

Question

Q2: Le point A tracé sur le graphique ci-dessous représente le point de fonctionnement de la pompe en grande vitesse.
Quels seront approximativement les débits en petite et moyenne vitesses?
Que pensez vous des points de fonctionnement de cette pompe?




En moyenne vitesse, le dédit sera de l'ordre de 5,5 [m³/h].
En petite vitesse, le débit sera de l'ordre de 3,5 [m³/h].

Ces points de fonctionnement en bas de courbe caractéristique de pompe sont très mauvais. Dans cette zone, la pompe dispose d'un mauvais rendement et surconsomme de l'électricité.


Démarrez le film ci-dessous (mettre le son) et visualisez le comportement hydraulique d’une pompe à 3 vitesses.

Source : « Apprendre le chauffage et l’équilibrage sur Simulateur».

Lien pour télécharger la version de démonstration ou acheter le « Simulateur chauffage et hydraulique ».
Remarque pour le téléchargement de la version de démonstration :
Le logiciel se téléchargera dans C/Windows/ Users.
Cliquer-droit pour l'"éxécuter en tant qu'administrateur.

Question

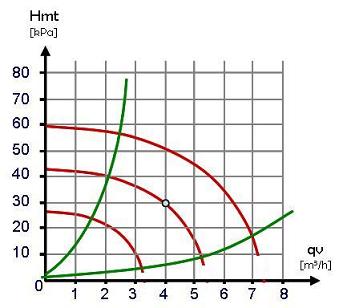

Q3: Le point tracé sur le graphique ci-dessous représente le point de fonctionnement initial de la pompe.
On souhaite régler le débit de la pompe ci-dessous à environ 3 [m³/h]. Quelle sera la meilleure vitesse à régler?


La petite vitesse permettra d’obtenir un débit de l’ordre de 3 [m³/h].

Question

Q4: La pompe dispose de 3 vitesses. Le point tracé sur le graphique ci-dessous représente le point de fonctionnement initial.
On souhaite régler le débit à 6 [m³/h]. Est-ce possible?
Quel débit maximal peut-on espérer obtenir?




On ne peut espérer régler un débit de 6 [m³/h] avec cette pompe.
En grande vitesse, on pourra obtenir au maximum un débit de l'ordre de 4,5 [m³/h].
