En niveau de formation 3 (CAP), on n’étudiera pas ce § et en niveau de formation Bac et plus, on ne l’étudiera que si on est concerné par la technologie des machines frigorifiques réversibles.


Une vanne d'inversion de cycle (appelée aussi vanne 4 voies ou vanne à tiroir) permet de changer le sens de fonctionnement de la machine ou plus exactement d'inverser l'écoulement du fluide afin d'obtenir le passage du mode froid (été) au mode chaud (hiver)

vanne d’inversion

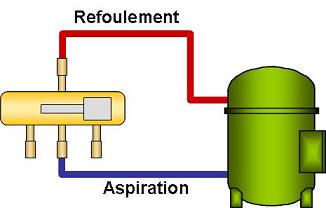

Positionnement de la vanne d’inversion de cycle par rapport au compresseur

Question

Q1 : Etudiez les 2 schémas ci-dessous et indiquez lequel représente la vanne d’inversion de cycle en mode « froid » (climatisation) et lequel représente la vanne d’inversion de cycle en mode chaud (pompe à chaleur).


machine frigorifique

Mode froid ou mode chaud ?

Mode froid ou mode chaud ?

machine frigorifique

Mode : Chaud

Mode : Froid

La vanne d'inversion de cycle ou vanne 4 voies permet donc de changer le sens de fonctionnement ou plus exactement d'inverser l'écoulement du fluide afin d'obtenir l'effet souhaité.

La vanne 4 voies est, comme représenté ci-dessous, constituée d'une vanne principale (1) et d'une vanne pilote (2) montée sur le corps de la vanne principale.
La vanne pilote est actionnée électriquement par une bobine qui permet à la vanne principale de faire coulisser un tiroir (4) qui inverse l'alimentation des tuyauteries.
Remarquez que le refoulement (3) et l'aspiration (5) du compresseur sont raccordés à l'opposé l'un de l'autre.

vanne d’inversion

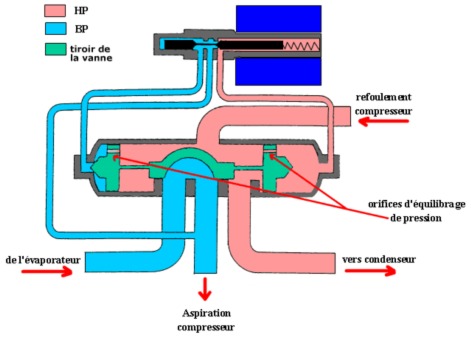

Sur la coupe de la vanne d'inversion de cycle ci-dessous, remarquez la vanne pilote (en bleu) avec les petits capillaires qui actionnent le tiroir de la vanne principale.

vanne d’inversion

Source abcclim .

Pour des températures extérieures inférieures à 5 [°C], l'unité extérieure de la pompe à chaleur (qui fonctionne alors en évaporateur) est à moins de 0 [°C]. La vapeur d'eau que contient l'air extérieur se condense sur les parois de l'unité extérieure et peut alors geler. On parle de "givrage" ou de "prise en glace" de la pompe à chaleur.
L’inversion momentanée du cycle frigorifique permet de réchauffer l'unité extérieure et de faire fondre la glace. On parle de "cycle de dégivrage".
