N°5 - Exercices récapitulatifs - Machines frigorifiques - niv 5 à 4

N°5 - Exercices récapitulatifs - Machines frigorifiques - niv 5 à 4

Récapitulons nos connaissances.

Question

Q1: Nommez les 4 principaux composants de la machine frigorifique.



Question

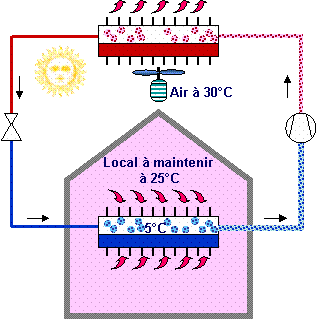

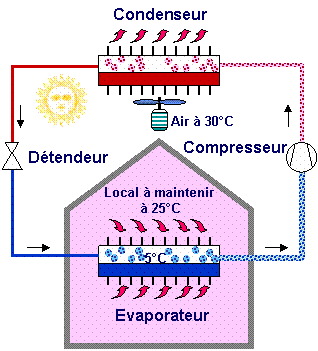

Q2: Nommez et positionnez sur le schéma ci-dessous les 4 composants principaux de la machine frigorifique.





En sortie de l'évaporateur, on peut pour le moment admettre que la température de la vapeur froide est la même que celle du liquide froid, soit 5 °C. En réalité, la température sera plus élevée. On parlera d'une surchauffe dont le but sera de garantir que tout le liquide s'est bien évaporé.

Question

Q3: Indiquez sur le schéma ci-dessous, entre les principaux composants de la machine frigorifique, l'état physique (liquide ou gazeux) du fluide frigorigène, sa situation en pression (HP ou BP) et un ordre de grandeur de sa température.
