N°2 – Puissance à prendre en compte pour le calcul des débits - niv 4 à 3

N°2 – Puissance à prendre en compte pour le calcul des débits - niv 4 à 3

En formation de niveau 5 (CAP), on n'étudiera pas ce § ni les suivants.



En règle générale, le débit des pompes de distribution se calcule à partir de la puissance à distribuer (puissance des émetteurs) et non à partir de la puissance de production.
Il peut d’ailleurs y avoir sur un même circuit une pompe liée à la production (dont le débit sera alors calculé à partir de la puissance de production) et une pompe sur la distribution (dont le débit sera alors calculé à partir de la puissance des émetteurs), séparées par une bouteille ou un échangeur.


Question

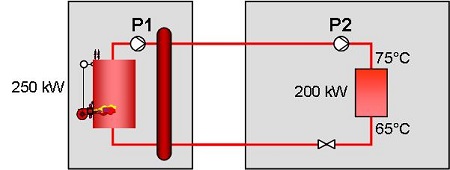

Q1 : Calculez le débit des pompes ci-dessous.


Le débit de la pompe primaire ci-dessus se calculera par :
qv1 = 250 / (1,16 x (75 -65) = 21,6 [m³/h]

Le débit de la pompe secondaire ci-dessus se calculera par :
qv2 = 200 / (1,16 x (75 -65) = 17,2 [m³/h]


En règle générale, en l’absence de pompe de production, le débit des pompes de distribution se calcule à partir de la puissance à distribuer (puissance des émetteurs) et non à partir de la puissance de production.


Question

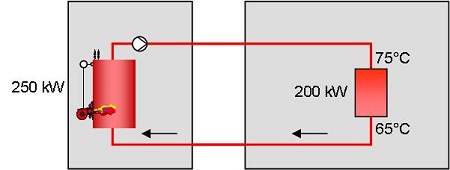

Q2 : Calculez le débit de la pompe ci-dessous.


Le débit de la pompe secondaire ci-dessus se calculera par :
qv = 200 / (1,16 x (75 -65) = 17,2 [m³/h]

Il ne faut pas en déduire que la surpuissance de 50 [kW] de la chaudière ne sera pas utilisée. Elle permettra si nécessaire d’envoyer de l’eau à plus de 75 [°C] par grand froid et sera aussi utilisée pendant toutes les phases de remise en température du réseau.
