N°6 – Définition de circuits pour le calcul de Hmt – niv 3

N°6 – Définition de circuits pour le calcul de Hmt – niv 3

En formation de niveau 5 (CAP) à 4 (Bac), on n'étudiera pas ce § ni les suivants.





Complétons notre compréhension de ce dossier par la définition de circuits divers dont il sera nécessaire de calculer les PdC pour définir la Hmt des pompes qui les irriguent.


Question

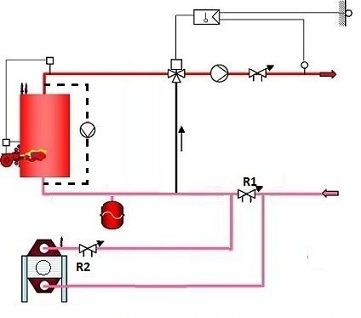

Q1 : Passez en couleur verte le circuit dont il faudra calculer les PdC pour définir la Hmt de la pompe principale ci-dessous.



Notez que les PdC ci-dessus seront en tout point égales à celles que l’on pourrait calculer ci-dessous, car les PdC dans le robinet R1 seront égales à celle du circuit d’alimentation du condenseur.



En pratique c'est bien les PdC telles que définies ci-dessus qui seront calculées pour établir la Hmt de la pompe étudiée.


Question

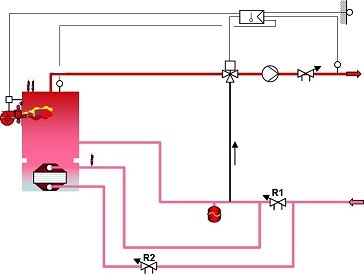

Q2 : Passez en couleur verte le circuit dont il faudra calculer les PdC pour définir la Hmt de la pompe ci-dessous.



Notez que les PdC ci-dessus seront en tout point égales à celles que l’on pourrait calculer ci-dessous, car les PdC dans le robinet R1 seront égales à celle du circuit d’alimentation du condenseur.



En pratique c'est bien les PdC telles que définies ci-dessus qui seront calculées pour établir la Hmt de la pompe étudiée.
