N°5 – Exemples de sélection de pompes à 3 vitesses (suite) - niv 4 à 3

N°5 – Exemples de sélection de pompes à 3 vitesses (suite) - niv 4 à 3

En formation de niveau 5 (CAP), on n'étudiera pas ce § ni les suivants.





Question

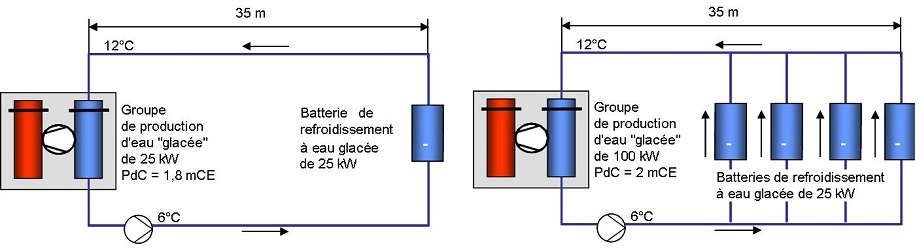

Q1 : Les pompes des 2 circuits ci-dessous seront-elles comparables ?


NON, ces 2 pompes seront très différentes.
Si leurs Hmt sont comparables leurs débits sont très différents (même régime d’eau et puissances très différentes).


Question

Q2 : Déterminez le débit en [m³/h] et Hmt en [mCE] de la pompe ci-dessous, sachant que (pour le débit nécessaire), les pertes de charge sont les suivantes :
- Evaporateur du groupe frigorifique: 1,8 [mCE]
- Emetteur : 0,9 [mCE]
- Perte de charge dans les tuyauteries : 20 [mmCE/m]


3,6 [m³/h]
4,1 [mCE]

Explication :
Le débit nécessaire sur l’unique batterie de ce circuit est de :
Qv = 25/ (1,16 x (12 - 6)) = 3,6 [m³/h]

Le débit de la pompe est donc de 3,6 [m³/h].
Hmt = PdC groupe frigorifique + PdC tuyauteries + PdC batterie

Les PdC des tuyauteries sont de :
2 x 35 x 20 = 1400 [mmCE] soit 1,4 [mCE]

Hmt = 1,8 + 1,4 + 0,9 = 4,1 [mCE]


Source Salmson


Question

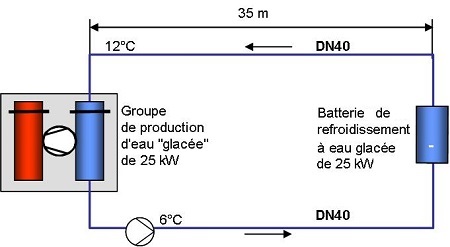

Q3 : Pour le circuit ci-dessous, qui nécessite un débit de 3,6 [m³/h] pour une Hmt de 4,1 [mCE], sélectionnez le meilleur modèle de pompe disponible ci-dessus.
Pour ce modèle indiquez grossièrement le débit qui sera obtenu sans autres réglages en vitesse 1, 2, 3 (PV, MV, GV).




Le meilleur modèle de pompe disponible est le SCX 32 80.
Il se raccordera en DN 32 sur la tuyauterie du circuit en DN 40.
Le modèle SCX 40 40 est à écarter car le point de fonctionnement est moins bien centré (et la pompe sera plus chère).

Sans autre réglage, en MV et GV (moyenne et grande vitesse), le débit obtenu avec la pompe SCX 32 80 sera respectivement de l’ordre de 3,8 et 4,2 [m³/h].



Question

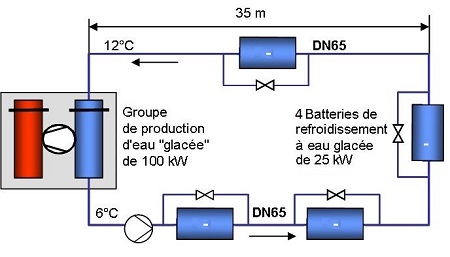

Q4 : Déterminez le débit en [m³/h] et Hmt en [mCE] de la pompe ci-dessous, sachant que (pour le débit nécessaire), les pertes de charge sont les suivantes :
- Evaporateur du groupe frigorifique: 2 [mCE]
- Chaque émetteur : 0,9 [mCE]
- Perte de charge dans les tuyauteries : 20 [mmCE/m]

Sélectionnez le meilleur modèle de pompe disponible ci-dessus.

14,4 [m³/h]
7 [mCE]

Explication :
Le débit total en circulation est de :
Qv = 100/ (1,16 x (12 - 6)) = 14,4 [m³/h]

Le débit de la pompe est donc de 14,4 [m³/h].

Pour la Hmt, attention, cette fois ci les émetteurs sont irrigués en série. La PdC de chacune des batteries est donc à prendre en compte.

Hmt = PdC groupe frigorifique + PdC tuyauteries + PdC de chacune des batteries

Les PdC des tuyauteries sont de :
2 x 35 x 20 = 1400 [mmCE] soit 1,4 [mCE]

Hmt = 2 + 1,4 + 4 x 0,9 = 7 [mCE]
Pour un débit de 14,4 m³/h et une Hmt de 7 [mCE], on pourra hésiter entre une pompe SCX 50-90 et une SCX 65-50.

Source Salmson



La pompe SCX 50-90 à priori la moins chère se raccordera en DN50 sur la tuyauterie en DN 65. Notons de plus que sa « réserve » de Hmt sera plus importante que celle de la SCX 65-50 (sa Hmt max est plus importante).
