N°7 – Définition de circuits pour le calcul de Hmt (suite) - niv 3

N°7 – Définition de circuits pour le calcul de Hmt (suite) - niv 3

En formation de niveau 5 (CAP) à 4 (Bac), on n'étudiera pas ce § ni les suivants.


Question

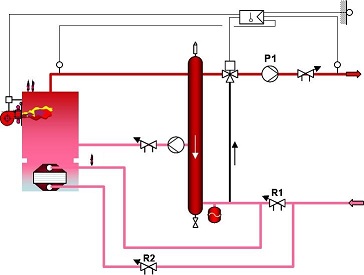

Q1 : Passez en couleur verte le circuit dont il faudra calculer les PdC pour définir la Hmt de la pompe P1 ci-dessous.




Notez que les PdC ci-dessus seront exactement celles que l’on pourrait calculer ci-dessous, car les PdC dans le robinet R1 seront égales à celle du circuit d’alimentation du condenseur.



En pratique c'est bien les PdC telles que définies ci-dessus qui seront calculées pour établir la Hmt de la pompe étudiée.


Question

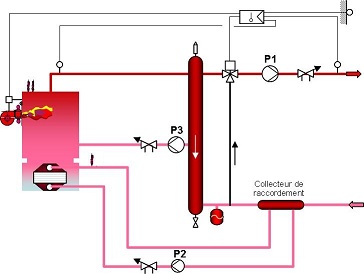

Q2 : Passez en couleur les circuits dont il faudra calculer les PdC pour définir les Hmt des différentes pompes ci-dessous:
- P1 : couleur verte
- P2 : couleur orange
- P3 : couleur violette




Question

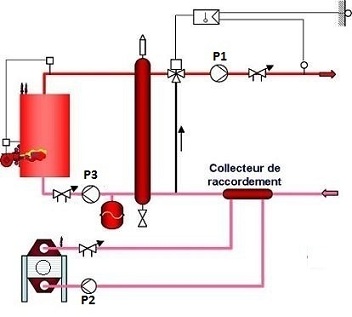

Q3 : Passez en couleur les circuits dont il faudra calculer les PdC pour définir les Hmt des différentes pompes ci-dessous:
- P1 : couleur verte
- P2 : couleur orange
- P3 : couleur violette
