N°1 - Principe général de sélection d'une pompe - niv 4

N°1 - Principe général de sélection d'une pompe - niv 4

En formation de niveau 5 (CAP), on n'étudiera pas ce § ni les suivants.



Pour sélectionner une pompe, il faut disposer :
- du débit à assurer,
- des pertes de charge correspondantes dans le circuit le plus défavorisé.

On obtiendra ainsi le couple débit-Hmt que la pompe devra fournir (point de fonctionnement théorique). On essaiera ensuite de sélectionner une pompe dont la courbe caractéristique passe à proximité de ce point de fonctionnement calculé.



Evidemment, si la courbe caractéristique de la pompe sélectionnée passe, comme sur le graphique ci-dessus, au dessus du point calculé le débit obtenu sera supérieur aux prévisions et inversement.

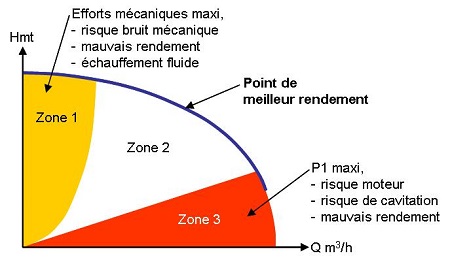

Par ailleurs, on évitera de sélectionner une pompe devant travailler en partie haute ou partie basse de sa courbe caractéristique.

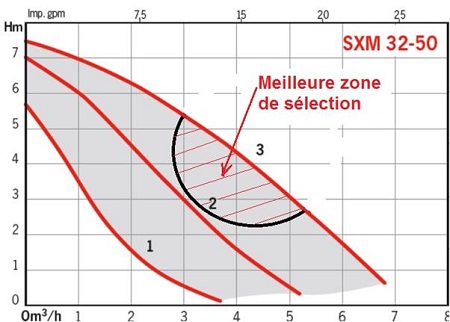

Lorsque la pompe est à plusieurs vitesses, si l’on est confiant dans ses données débit/Hmt on aura tout intérêt à choisir un modèle devant fonctionner sur les « grandes vitesses », le rendement mécanique de la pompe et le rendement électrique du moteur y seront meilleurs qu’en petite vitesse.



De même, la meilleure zone de fonctionnement d’une pompe à vitesse variable sera centrée et vers les grandes vitesses (le sujet sera développé dans le dossier « Sélection de pompes à vitesse variable et remplacement de pompe ».

Question

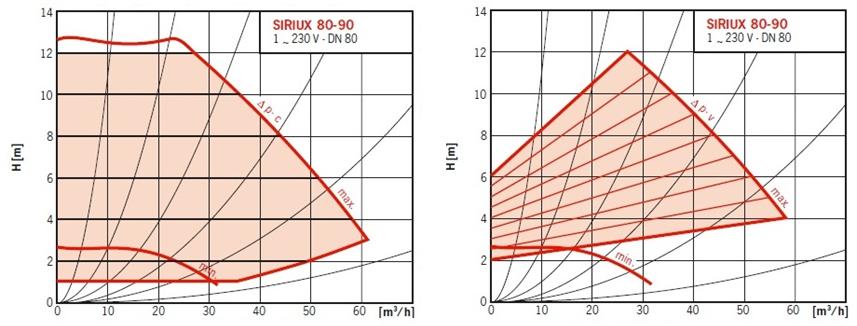

Q1 : Entourez grossièrement la zone de fonctionnement souhaitable de la pompe ci-dessous, en mode de régulation à Hmt constante et à Hmt variable.



Notons enfin :

  • Que la sélection d’une pompe dont les diamètres de raccordement seraient égaux ou inférieurs "d’un diamètre" à ceux des tuyauteries (normalement dimensionnées) auxquelles elle doit se raccorder est normale.
  • Que la sélection d’une pompe dont les diamètres de raccordement seraient inférieurs de "2 diamètres" à ceux des tuyauteries (normalement dimensionnées) auxquelles elle doit se raccorder est à éviter. En effet, il se produira en sortie de pompe une forte PdC qui réduira la Hmt réellement disponible.
  • Que la sélection d’une pompe dont les diamètres de raccordement seraient supérieurs à ceux des tuyauteries (normalement dimensionnées) auxquelles elle doit se raccorder serait surprenante (du moins pour les circuits fermés de chauffage et d'eau glacée). On vérifiera alors avec précaution sa sélection.

Pour définir le diamètre de la tuyauterie sur laquelle la pompe sera installée, on pourra utiliser le tableau simplifié de sélection de tuyauterie ci-dessous (pour les circuits de chauffage et de climatisation) :
