N°3 - Les conduits de fumée à tirage naturel – niv 3 à 4

N°3 - Les conduits de fumée à tirage naturel – niv 3 à 4

Les conduits de fumée traditionnels raccordés aux chaudières à foyer non étanche sont le plus souvent « à tirage naturel ».
Cela signifie que les fumées s’évacuent naturellement sans l’aide d’un ventilateur. Pour cela le conduit de fumée est vertical et les fumées montent naturellement car plus légères que l’air froid extérieur à la chaudière.

conduits de fumée

Question

Q1 : Le foyer de la chaudière ci-dessus est-il pressurisé ou en dépression ?

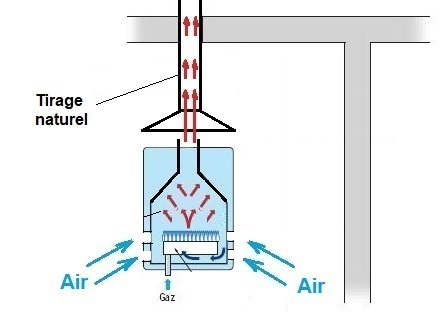

Le foyer de la chaudière ci-dessus est « en dépression » par rapport au local dans lequel il est installé.
C’est l’écart de pression entre « l’intérieur chaud et l’extérieur froid » qui permet à l’air de rentrer dans le local où se trouve la chaudière, puis du local dans le foyer.

foyer chaudière en dépression

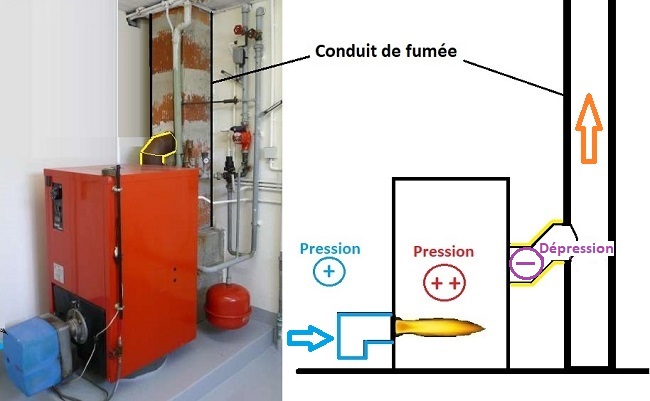

Le foyer pressurisé d’une chaudière peut également être raccordé à un conduit de fumée à tirage naturel.

tirage conduit de fumée

En règle générale, le conduit de fumée à tirage naturel d'une chaudière à foyer pressurisé est en dépression dès la sortie de la chaudière, de telle sorte qu’il n’y ait aucun risque que des gaz de combustion ne s’échappe dans la chaufferie.

On appelle « tirage » du conduit de fumée sa capacité à évacuer plus ou moins facilement les fumées. Une cheminée d’agrément à l’air libre qui « refoule » est une cheminée dont le tirage est insuffisant.

cheminée d’agrément

Question

Q2 : A votre avis quel paramètres font que « le tirage » d’un conduit de fumée est plus ou moins important ?

Le tirage d’un conduit de fumée est d’autant plus important que :
- La hauteur et le diamètre du conduit sont importants
- La température des fumées est élevée
- La température à l’extérieur de la chaufferie est faible

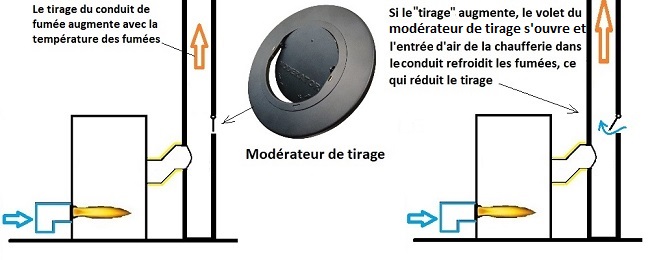

Le conduit de fumée peut être équipé d’un « modérateur de tirage ». Si le tirage augmente le modérateur de tirage s’ouvre et l’introduction d’air de la chaufferie dans le conduit refroidit les fumées, ce qui réduit le tirage.

coupe-tirage
