N°7 - Les accessoires – niv 3

N°7 - Les accessoires – niv 3

La réalisation d’un conduit de fumée nécessite de nombreux accessoires.

On distingue :

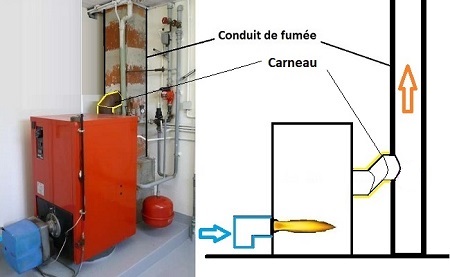

• Le carneau
Le carneau désigne le conduit horizontal reliant les appareils de combustion au conduit de fumées.

carneau

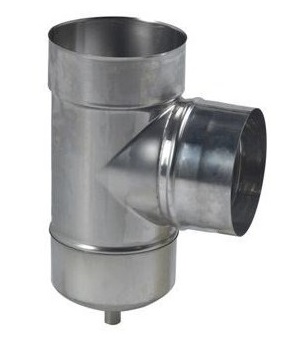

• Té de purge
Le té de purge permet la récupération des condensats en pied de conduit vertical.

Té de purge

• Le modérateur de tirage permet de stabiliser la dépression à la sortie du foyer

modérateur de tirage

Question

Q1 : Expliquez le principe de fonctionnement du modérateur de tirage.

modérateur de tirage
modérateur de tirage

• La rosace murale, composée d’inox de qualité supérieur, permet d’assurer une finition propre lorsque le conduit traverse le toit ou le mur.

rosace murale

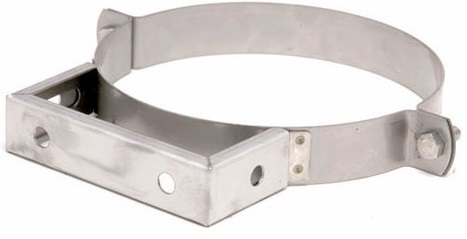

• Différents types de colliers et brides permettent de stabiliser le conduit de cheminée au mur.

colliers et brides

• Le terminal, installé sur la sortie de conduit, contrôle la dépression nécessaire au fonctionnement de l’appareil et peut aussi protéger le conduit de la pluie et des nids d’oiseaux. On l’appelle aussi « chapeau chinois ».

terminal

Pour que l’entreprise réalise des raccordements adaptés à leur produit, les fabricants de chaudières ventouses ont développé des terminaux de raccordement en Polypropylène (PP).

Terminal  de conduit ventouse verticale

Terminal de conduit ventouse verticale en Polypropylène

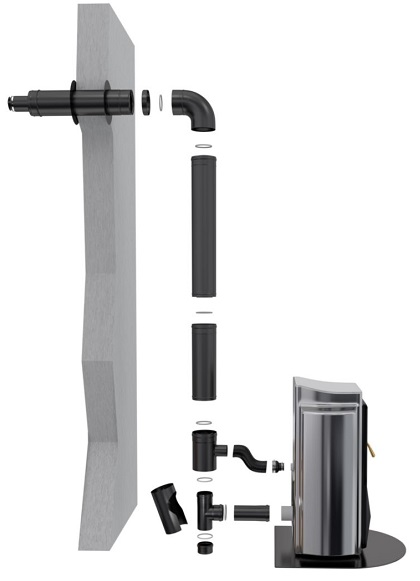

Quel que soit sa nature, on trouve sur le marché des Kits regroupant tous les accessoires nécessaires à la réalisation d’un conduit.

Kits conduits de fumée


Récapitulons en visualisant la vidéo ci-dessous :

Extrait d’une vidéo réalisée par MOOC Agency sur un financement de la société RICHARDSON et en collaboration avec le centre de formation AFORTECH.
