La centrale de traitement d’air peut être constituée d’un unique caisson de soufflage :

  • Caisson unique de soufflage sans reprise (caisson tout air neuf).


centrale




  • Caisson unique de soufflage de reprise sans introduction d’air neuf (caisson de recyclage).


recyclage



  • Caisson unique de soufflage avec reprise et introduction d'air neuf (caisson tout air neuf).

La première CTA évoquée n’assurait que l’introduction de l’air neuf. La CTA ci-dessous permet l’introduction d’air neuf et le recyclage d’air repris.



soufflage



La centrale de traitement d’air peut également être constituée de 2 caissons de soufflage et de reprise (alignés ou superposés).

Question

Q1: Repérez et nommez les caissons constitutifs de la centrale tout air ci-dessous.
Précisez s'ils sont alignés ou superposés.

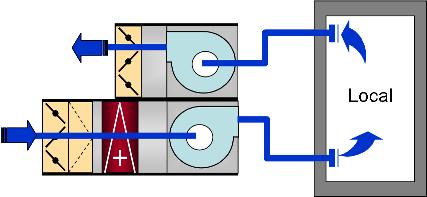

Les caissons sont superposés.

Question

Q2: Repérez et nommez les caissons constitutifs de la centrale tout air ci-dessous.
Précisez s'ils sont alignés ou superposés.

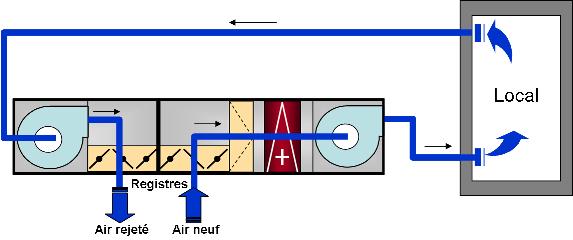

Les caissons sont alignés.
