N°5 - Fonctionnement des caissons de mélange à 3 registres - niv 4

N°5 - Fonctionnement des caissons de mélange à 3 registres - niv 4

En formation de niveau 3 (CAP), ne pas étudier ce §.

Lorsque la centrale assure l’introduction d’air neuf, le recyclage et le rejet de l’air repris, son caisson de mélange comporte 3 registres :

  • Registre sur l’air neuf
  • Registre sur l’air recyclé
  • Registre sur l’air rejeté

Question

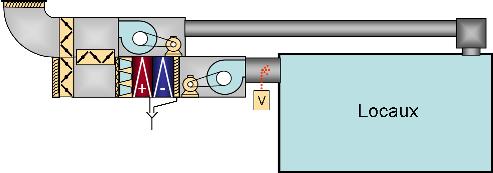

Q1 : Indiquez par des flèches les sens de circulation de l’air dans l’installation ci-dessous lorsqu’elle fonctionne tout air neuf.
Indiquez la position des registres (ouvert O ou fermé F) dans la centrale.

centrale d'air
centrale d'air

Question

Q2 : Indiquez par des flèches les sens de circulation de l’air dans l’installation ci-dessous lorsqu’elle fonctionne totalement en recyclage.
Indiquez la position des registres (ouvert O ou fermé F) dans la centrale.

centrale d'air
centrale d'air

Remarquez sur les schémas ci-dessous que les registres fonctionnent en opposition:
- Les registres fermés en situation « Tout air neuf » sont ouverts en situation « Tout recyclage »
- Les registres ouverts en situation « Tout air neuf » sont fermés en situation « Tout recyclage »

Fonctionnement « tout air neuf:

fonction

Fonctionnement « tout recyclage »



Remarquez sur les schémas ci-dessus que lorsque le registre de recyclage s’ouvre, les registres sur l’air neuf et l’air rejeté se ferment (et inversement).
Les registres fonctionnent bien en opposition.
