N°6 - Caissons de mélange sur les caissons alignés - niv. 3 à 4

Lorsque les centrales d’air sont constituées de 2 caissons alignés, la vision extérieure du caisson de mélange est moins simple, mais le fonctionnement est similaire.

Question

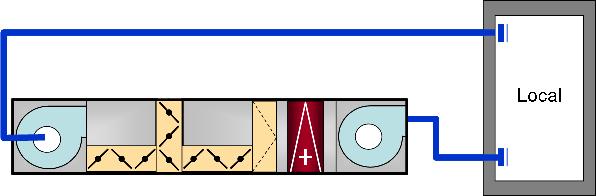

Q1 Indiquez sur la centrale ci-dessous.

Le registre sur l’air neuf
Le registre sur l’air recyclé
Le registre sur l’air rejeté

voir la réponse

Question

Q2 Indiquez ci-dessous.

Le sens de circulation de l’air pour un fonctionnement en tout air neuf
La position correspondante des registres (ouvert O ou fermé F).

voir la réponse

Question

Q3 Indiquez ci-dessous.

Les sens de circulation de l’air pour un fonctionnement totalement en recyclage
La position correspondante des registres (ouvert O ou fermé F).

voir la réponse

Question

Q4 Indiquez ci-dessous.

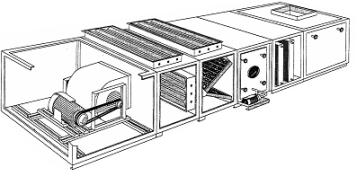

Les sens de circulation de l’air dans la centrale ci-dessous lorsqu’elle fonctionne tout air neuf.
Précisez la nature de l’air en circulation, air neuf, air soufflé, air repris (ou extrait), air rejeté.
La position des registres (ouvert ou fermés)
