N°4 - Sélection de la batterie froide des ventilo-convecteurs - niv. 5

N°4 - Sélection de la batterie froide des ventilo-convecteurs - niv. 5

En formation de niveau 3 à 4 (CAP à Bac), on n'étudiera pas ce dossier.





La sélection de la batterie froide du ventilo-convecteur est une étape essentielle car, en règle générale, elle conditionne le modèle à installer.

Pour sélectionner la batterie froide, il faudra disposer de la charge totale à combattre.
La détermination précise de la charge totale aura nécessité la connaissance :

  • Des conditions intérieures visées (température prévue, hypothèse d’humidité)
  • Des conditions extérieures de base.


La détermination de la batterie nécessitera de plus la connaissance :

  • Du mode d’introduction et de traitement de l’air neuf
  • Du régime d’eau glacée

L’utilisation directe (sans correction) de la documentation d’un fabricant suppose que les conditions envisagées pour le projet (température intérieure et régime d’eau glacée) correspondent à celles proposées dans le catalogue.



Enfin, on vérifiera le modèle sélectionné :

  • Conduit à un taux de brassage suffisant de l’ordre de 4 à 6 [Vol/h] (s’il n’est pas gainé)
  • Est capable d’assurer le chauffage.



Remarque : la suite du § n'est à étudier que si l'on est concerné par l'étude de bureaux de types paysagés.

Cas particulier du dimensionnement pour les bureaux paysagés de trames régulières :

photo 1
1

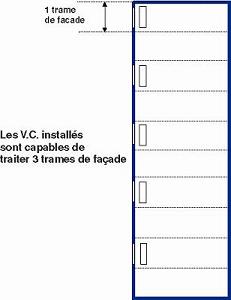

Dans les locaux de type paysagé, les façades sont parfois constituées de trames régulières qui permettent le déplacement ultérieur des cloisons. Le positionnement définitif est souvent inconnu lors de la conception des installations de climatisation.

Dans ce cas, on prévoit toutes les 2 trames un ventilo-convecteur capable de traiter les charges de 3 trames. La surpuissance installée pourra au final atteindre 100 % dans certains locaux, mais les cloisons pourront être installées sans risque de manquer de puissance pour autant qu’un équilibrage hydraulique soit réalisé.

1

L’aménagement définitif devra s’accompagner d’un équilibrage hydraulique.

Question

Q1: Un bâtiment présente une charge totale de 650 [W] par trame.
Déterminez la puissance de batterie froide à prévoir sur chaque ventilo-convecteur.

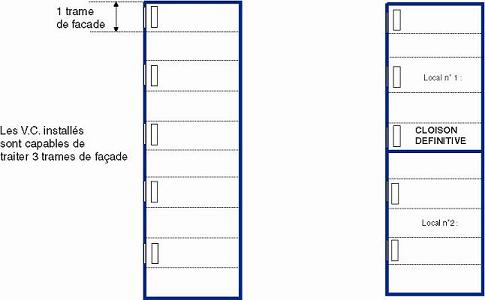

Déterminez la surpuissance qui en résultera dans chaque local lorsque la cloison indiquée ci-dessous sera installée.


La puissance frigorifique à fournir par chaque V.C. sera de 3 fois la puissance nécessaire à une trame soit : 3× 650 = 1950 [W]

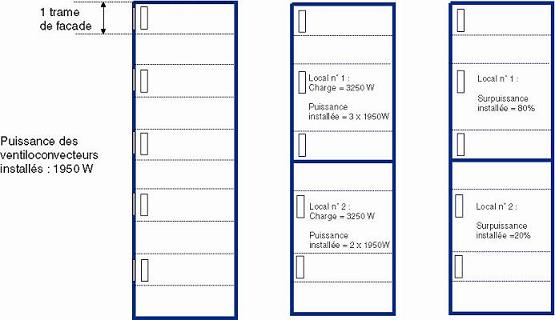

Les surpuissances qui en découleront seront de :

Question

Q2: Un bâtiment présente une charge totale de 400 [W] par trame.
Déterminez la puissance de batterie froide à prévoir sur chaque ventilo-convecteur.

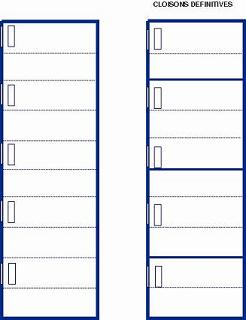

Déterminez la surpuissance qui en résultera dans chaque local lorsque les cloisons indiquées ci-dessous seront installées.


La puissance frigorifique à fournir par chaque V.C. sera de 3 fois la puissance nécessaire à une trame soit : 3× 400 = 1200 [W]

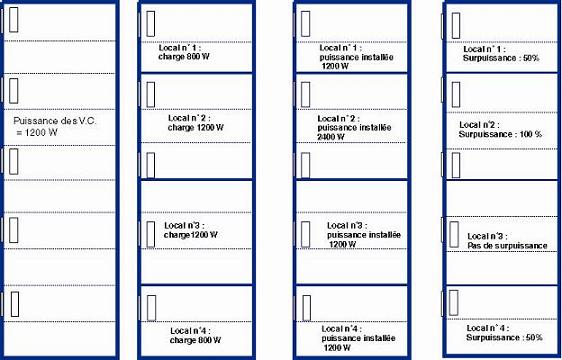

Les surpuissances qui en découleront seront de :
