N°5 - Etude d’une documentation aux conditions nominales - niv. 5
En formation de niveau 3 à 4 (CAP à Bac), on n'étudiera pas ce dossier.
Q1 Aux conditions nominales, déterminez pour un V.C. type TWX 03 de Technibel la puissance totale (en [W]), sensible, latente, en moyenne vitesse.
Q2 Que veut dire 27 [°C] (DB) / 19 [°C] (WB)?
A quel pourcentage d'humidité cela correspond-il?
Q3 La puissance frigorifique totale du V.C. est fonction de l'écart de température entre la température humide moyenne de l'air dans le ventilo-convecteur et la température moyenne de l'eau dans la batterie froide.
Quel est cet écart, dans les conditions nominales définies pour le modèle Technibel TWX?
Q4 Pour le modèle TWX 03, indiquez en % la variation de puissance totale correspondant au passage de la grande vitesse à la moyenne vitesse et de la grande vitesse à la petite vitesse.
Les conditions dites «nominales» correspondent aux conditions d’essai des ventilo-convecteurs chez les industriels.
Elles sont classiquement de:
- Régime d’eau glacée de 7°C/12 [°C]
- Local à 27 [°C], 19 [°C] de température humide.

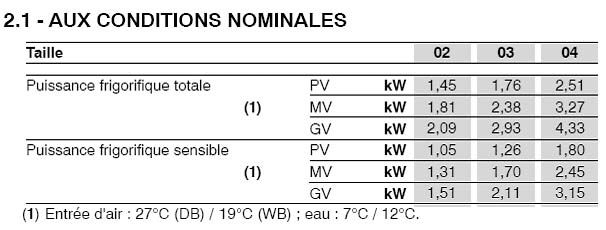

Exemple Source Technibel modèle TWX
Question
En MV, le V.C. type TWX 03 de Technibel présente.
- Puissance totale = 2380 [W]
- Puissance sensible = 1700 [W]
- Puissance latente = Puissance totale - Puissance sensible = 2380 - 1700 = 680 [W]
Question
(DB) veut dire Dry Bulb, 27 [°C] est la température sèche
(WB) veut dire Wet Bulb, 19 [°C] est la température humide
27 [°C] (DB) / 19 [°C] (WB) correspond à un taux d'hygrométrie de 45% (voir dossier "Diagramme de l'air humide").
Pour des régimes d'eau glacée entre 5/10 [°C] et 9/14 [°C], la puissance frigorifique totale du V.C. est sensiblement proportionnelle à l’écart de température entre la température humide moyenne de l’air dans le ventilo-convecteur et la température moyenne de l’eau dans la batterie froide.
On peut considérer qu’à la traversée de la batterie froide, la température humide de l’air chute d’environ 5 [K], soit une température humide moyenne de l’air dans le ventilo-convecteur inférieure de 2,5 [K] à celle du local.
RemarquePour des régimes d'eau glacée supérieurs à 9/14 [°C], la puissance latente du ventilo-convecteur devient très faible et sa puissance frigorifique est alors sensiblement proportionnelle à l’écart de température entre la température sèche moyenne de l’air dans le ventilo-convecteur et la température moyenne de l’eau dans la batterie. On peut considérer qu’à la traversée de la batterie froide, la température sèche de l’air chute d’environ 10 [K], soit une température sèche moyenne de l’air dans le ventilo-convecteur inférieure de 5 [K] à celle du local.Â
Question
Quel est cet écart, dans les conditions nominales définies pour le modèle Technibel TWX?
- La température humide de l'air est de 19 [°C].
On peut considérer qu’à la traversée de la batterie froide, la température humide de l’air chute d’environ 5 [K], soit une température humide moyenne de l’air dans le ventilo-convecteur inférieure de 2,5 [K] à celle du local.
La température humide moyenne de l'air dans le ventilo-convecteur est de l'ordre de,
19 -2,5 = 16,5 [°C].
- La température moyenne de la batterie froide est de,
(7 +12) / 2 = 9,5 [°C]
- L'écart de température entre l'air et la batterie froide est de,
16,5 - 9,5 = 7 [K].
Question
 Grande vitesse Moyenne vitesse Petite vitesse
