N°4 - Les raccords diélectriques – niv 4

N°4 - Les raccords diélectriques – niv 4

En formation de niveau 3, vous pouvez ne pas étudier ce §.


Divers accessoires doivent environner le chauffe-eau.

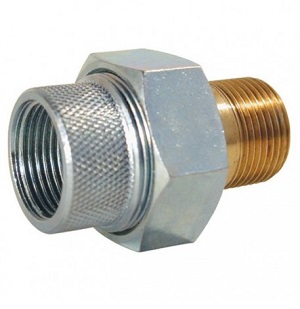

Le raccord diélectrique bimétallique est installé en sortie d'eau chaude du ballon et permet de réduire les risques de corrosion de la cuve.

raccord diélectrique bimétallique

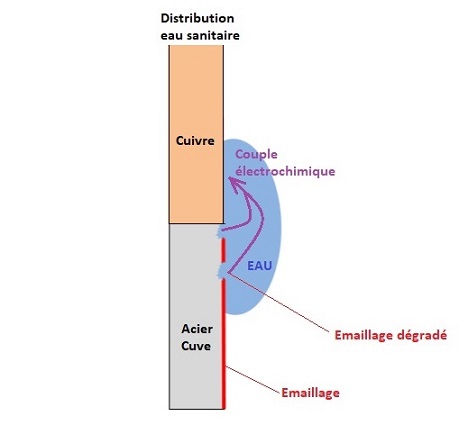

Cette corrosion interviendra si l’émaillage de la cuve se dégrade. Il pourra alors se former un couple électro chimique entre le fer (acier de la cuve) et la distribution sanitaire en cuivre.

raccord diélectrique bimétallique

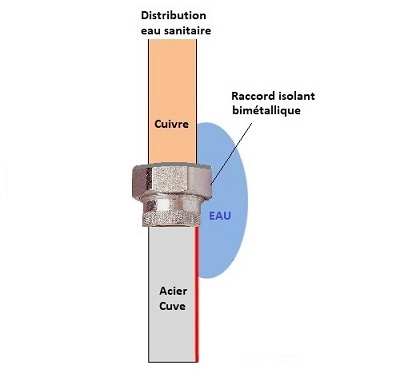

L’installation d’un raccord isolant bimétallique permet de rompre cette conduction.

raccord diélectrique bimétallique

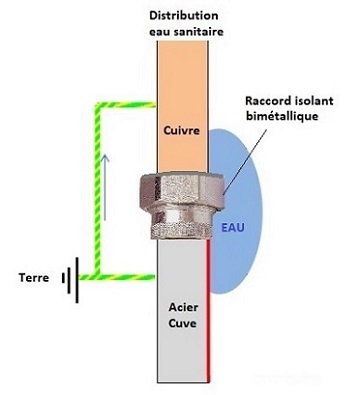

A noter cependant que l’isolation entre les 2 matériaux ne sera pas totale car la cuve et la distribution sanitaire devront être électriquement raccordées à la terre.

raccord diélectrique bimétallique

Un raccord diélectrique bimétallique peut également être installé sur l’entrée d’eau froide du ballon.

raccord diélectrique bimétallique

Remarque : le plus souvent, le « groupe de sécurité » que nous étudierons au § suivant fait office de raccord diélectrique.
