N°5 - Le groupe de sécurité – niv 3 à 4

N°5 - Le groupe de sécurité – niv 3 à 4

Divers accessoires doivent environner le chauffe-eau.
Le ballon électrique est obligatoirement équipé d’un « groupe de sécurité ».

accessoires chauffe-eau

Le groupe de sécurité est installé sur l’entrée d’eau froide du ballon.

groupe de sécurité

Le groupe de sécurité intègre une fonction de "soupape de sécurité" tarée à 7 [bar] et protège le chauffe-eau d’une montée en pression excessive due à la l’expansion de l’eau lors de sa montée en température.
Le groupe de sécurité laisse s’échapper un peu d’eau si la pression devient excessive.

soupape de sécurité tarée à 7 [bar]

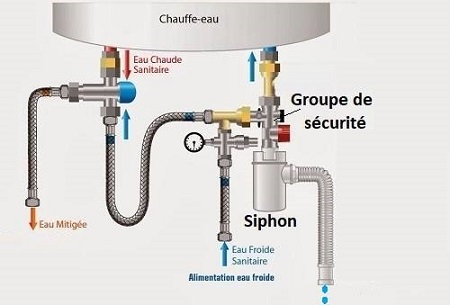

Il est ainsi normal qu’un peu d’eau s’échappe du groupe de sécurité à chaque montée en température du ballon et il est nécessaire de le raccorder à une évacuation d'eau par l’intermédiaire d’un siphon.

évacuation via un siphon

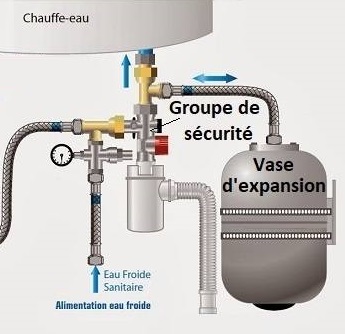

Il est possible d’éviter cette petite perte d’eau si l’on équipe le chauffe-eau d’un petit vase d’expansion raccordé entre le groupe de sécurité et l’entrée d’EF du ballon.

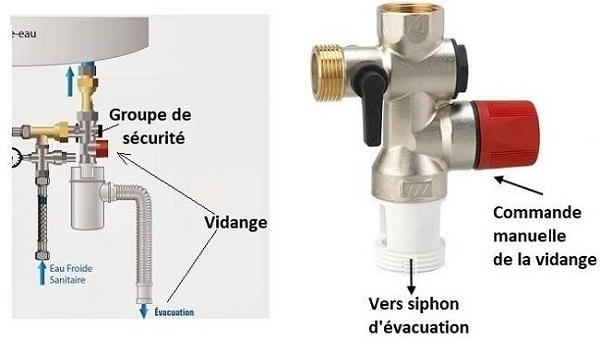

vidange du ballon

Il est possible de forcer l’ouverture de la soupape en la tournant pour vidanger le ballon.

robinet permettant de vidanger

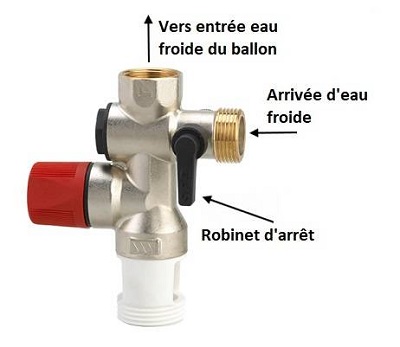

Le groupe de sécurité intègre un robinet dont la manœuvre permet de sectionner l’arrivée d’eau froide. Il sert à isoler et à vidanger le ballon.

robinet d'arrêt

Une fois chauffée l’eau du ballon n’est plus considérée comme potable car le ballon n’est pas forcément très propre.

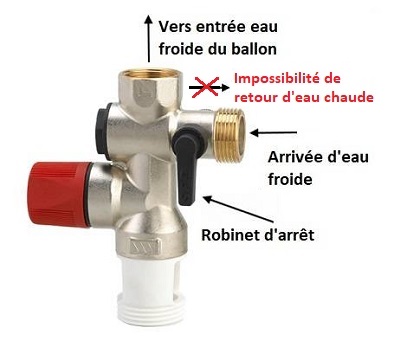

Le groupe de sécurité interdit la possibilité de retour d’eau chaude par le tube d’alimentation en eau froide. Cette dernière fonction est donc celle d’un clapet anti-retour de type EB (antipollution).

groupe de sécurité

Le groupe de sécurité est obligatoire pour la garantie du ballon.

Question

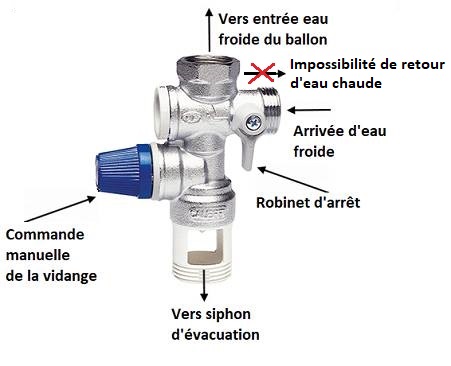

Q1 : En vous aidant du schéma ci-dessous, listez par les 4 fonctions assurées par le « groupe de sécurité ».

Liste des fonctions

Le groupe de sécurité permet :
- De protéger le ballon d’une montée en pression excessive
- De vidanger le ballon
- De sectionner l’entrée d’eau froide dans le ballon
- D’interdire la possibilité de retour d’eau chaude par le tube d’alimentation en eau froide

Question

Q2 : Pourquoi l’éventuel vase d’expansion doit-il absolument être installé en aval du groupe de sécurité et non en amont ?

Liste des fonctions

L’éventuel vase d’expansion doit absolument être installé en aval du groupe de sécurité car la fonction anti-retour d’eau chaude du groupe de sécurité empêcherait l’eau de dilatation de rejoindre le vase.
