N°8 - Raccordement des capteurs horizontaux - niv. 3 à 4

Les boucles sont raccordées à l’aide d’un distributeur aller et d’un collecteur retour de manière à ce qu’elles soient de même longueur.

Aucune construction ne sera réalisée au-dessus des collecteurs et leur accès ne sera pas scellé.
Toutes les conduites d’eau glycolée internes au bâtiment doivent être soigneusement calorifugées pour empêcher la condensation. Il en est de même pour le circulateur d’eau glycolée et le vase d’expansion.
Afin d’éviter un risque de refroidissement excessif du sol la distance entre 2 tubes enterrés est d’au moins 0,5 [m].
La distribution devrait être réalisée plusieurs mois avant la 1^ère saison de chauffe pour permettre à la terre de se tasser.

Récapitulons ces premières informations.

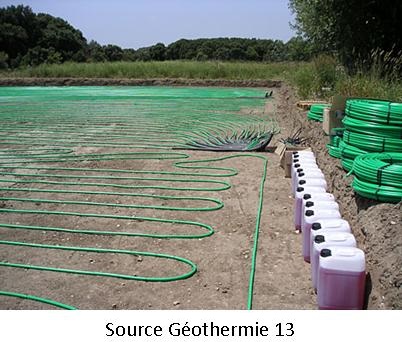

Les boucles d’eau glycolée en diamètre de l’ordre de 20 [mm] sont enterrées entre 0,6 [m] et 1,2 [m] maxi dans le sol.
Chaque boucle d’une longueur maximale de 100 [m] est, comme sur le dessin ci-dessous, munie d’un robinet de réglage.
Le distributeur et le collecteur sont installés de préférence en dehors de la maison dans un ou 2 regards accessibles. Ils sont équipés d’un dispositif de purge d’air. Ils doivent être installés au point le plus haut du terrain pour faciliter le dégazage.
Les circuits sont glycolés, le glycol étant dosé de 25 à 30%. La présence du glycol est à prendre en compte lors du dimensionnement du vase d’expansion et de la détermination de la pompe.
Pour éviter le refroidissement des retours des boucles et la création d’une zone de refroidissement excessif, les départs de boucle seront, comme ci-dessous, calorifugés dans la zone où ils sont concentrés.

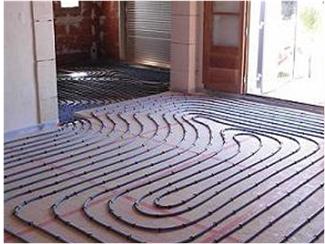

Afin de répartir uniformément le refroidissement du sol, les tubes seront, comme sur le dessin ci-dessous, déroulés en «escargot» (comme pour un plancher refroidissant) avec alternance des allers et des retours.

L’écartement des boucles des autres conduites d’eau et des bâtiments doit être supérieur à 1,5 [m]. A défaut, on pourra localement calorifuger un tronçon de la boucle géothermique.
