N°3 - Dilatation des tuyauteries - niv 3 à 4

N°3 - Dilatation des tuyauteries - niv 3 à 4

Lorsqu'un corps monte en température, ses molécules s'agitent de plus en plus. En règle générale, cette agitation conduira le corps à occuper de plus en plus de place  c'est la dilatation.

Pour les liquides et les solides, la dilatation est faible, mais pour les gaz elle sera importante.

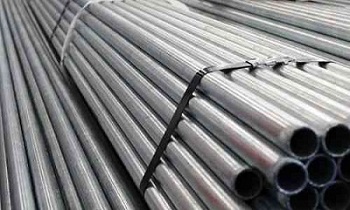

tuyauteries

Nous serons particulièrement concernés par la dilatation de nos tuyauteries lors de la mise en température des circuits de chauffage. Rien ne pourra l'empêcher, les tuyauteries s'allongeront même si elles devaient pour cela se déformer. Lorsque la dilatation est contrariée, il se provoque sur nos circuits des claquements secs correspondant au déplacement brusque des tuyauteries.

La dilatation des tuyauteries s’exprime en [mm] par mètre, pour 1 [K]  d’élévation de température.

Matériaux Ordre de grandeur de la dilatation
Acier 0,012 [mm/m°C] ou [mm/m K]
Cuivre 0,017 [mm/m°C] ou [mm/m K]
Plastique 0,1 [mm/m°C] ou [mm/m K]

Question

Q1: Une canalisation de cuivre de 15 [m] de longueur est portée de 0 [°C] à 90 [°C].
De quelle longueur se dilatera-t-elle?

23 [mm]

Explications :

Le coefficient de dilatation du cuivre est de 0,017 [mm/m°C]
Ce qui signifie qu'il y a un allongement de la canalisation de 0,017 [mm] par mètre et par degré Celcius.
0,017 x 15 x 90 = 22,95 [mm]

Question

Q2: Une canalisation de PVC de 15 [m] de longueur est portée de 0 [°C] à 50 [°C].
De quelle longueur se dilatera-t-elle?

0,1 x 15 x 50 = 75 [mm]
