Visualisons la vidéo ci-dessous pour nous familiariser avec quelques termes techniques qui seront souvent utilisés au fil de votre formation à la technique du chauffage.
Extrait d’une vidéo réalisée par l'ADEGEB et We-Up sur un financement de la société RICHARDSON et la participation du centre de formation AFORTECH.
Pour apporter de la chaleur à l'intérieur d'un local, il existe 2 solutions.
- 1ère solution
Tout corps à une température donnée dégage de la chaleur, s'il se trouve dans une ambiance plus froide.
Pour apporter une puissance de chauffe dans le local à maintenir en température, une solution consiste donc à disposer dans ce local un objet plus chaud que l'ambiance.
On appelle cet objet "émetteur de chaleur".
Q1 Connaissez-vous les modes de transmission de la chaleur, de l’émetteur au local chauffé ?Question
L’émetteur transmet sa chaleur au local chauffé par,
- rayonnement
Transmission sans contact d’ondes énergétiques entre l’émetteur chaud et les parois froides du local.
- convection
Réchauffage de l’air du local au contact des parois chaudes de l’émetteur.
On pourra sur le sujet consulter, dans la rubrique de "Physique", le dossier consacré à la chaleur.Pour un objet à une température donnée, plus l'écart avec la température ambiante est important, plus la puissance de chauffe dégagée est importante. En conséquence, pour une puissance à fournir donnée, moins l'émetteur sera chaud, plus il sera nécessaire qu'il soit de grande surface.
Visualisez la vidéo.
Les vidéos récapitulatives de Maurice.
Plus l'écart de température entre la surface extérieure de l'émetteur et la température ambiante est important, plus la puissance de chauffe dégagée est importante. Aussi, pour fournir une même puissance donnée, la surface extérieure de chauffe d'un radiateur à 80 [°C] devra évidemment être beaucoup plus faible que celle présentée par un plancher chauffant de même puissance.

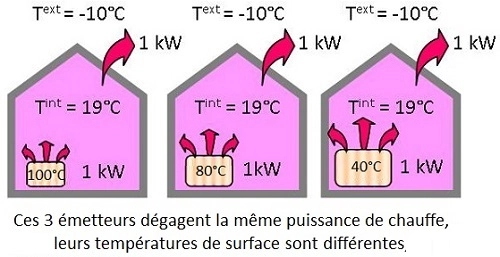

Q2 Qu'est-ce qui permet aux 3 émetteurs ci-dessous, dont les températures sont différentes, de fournir pourtant la même puissance ?Question
Les 3 émetteurs, de température différente, fournissent la même puissance car ils sont de tailles différentes.
Le moins chaud compense sa faible température par une plus grande surface d'échange.
Le plus chaud compense sa température de surface élevée par une taille plus petite.
Pour apporter de la chaleur à l'intérieur d'un local, il existe une 2èmesolution.- 2ème solution

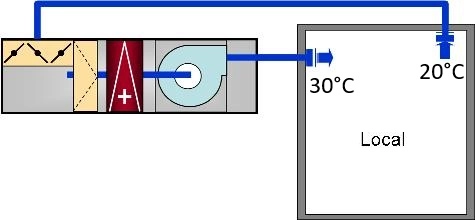

Pour apporter une puissance de chauffe dans un local à maintenir en température, on peut en extraire de l'air et, en remplacement, introduire dans le local de l'air plus chaud que l'ambiance. On parlera alors de chauffage à air chaud.
Cette technique est beaucoup plus utilisée aux Etats Unis et au Canada qu'en Europe. Elle est considérée comme moins confortable que le chauffage par des émetteurs dont la part de "rayonnement" est agréable.

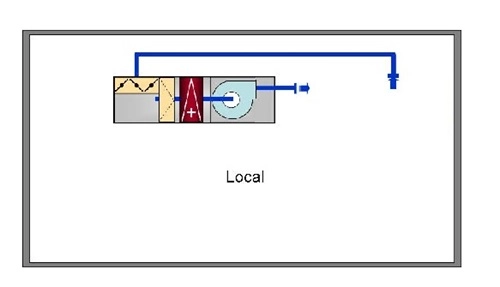

Le système de chauffage à air chaud peut aussi être directement installé dans l'ambiance à réchauffer
Pour en savoir plus sur les systèmes de traitement de l'air, on pourra étudier les dossier de la sous rubrique "Climatisation centralisée".
- 2ème solution
Pour apporter une puissance de chauffe dans un local à maintenir en température, on peut en extraire de l'air et, en remplacement, introduire dans le local de l'air plus chaud que l'ambiance. On parlera alors de chauffage à air chaud.
