N°4 - Raccordement des capteurs thermiques sur les installations collectives - niv 4 à 3

N°4 - Raccordement des capteurs thermiques sur les installations collectives - niv 4 à 3
En formation de niveau 5 (CAP), on n'étudiera pas ce §.

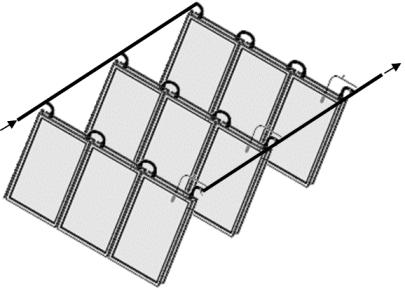

Lorsque le nombre de capteur est important, on peut mixer raccordement en parallèle et raccordement en série. Ci-dessous les 3 groupes de 3 capteurs en série, sont  raccordés en parallèle:

groupe


Mieux vaut bien sûr effectuer le raccordement des 3 groupes de capteur en  Tichelmann.

Vérifiez sur les schémas ci-dessous que le raccordement des 3 groupes de capteurs en série est effectué en Tichelmann.
Rappel : pour égaliser les longueurs de tuyauteries, dans un raccordement en tichelmann :

  • Le 1er groupe de capteurs alimenté dispose du circuit de retour le plus long.
  • Le dernier groupe de capteurs alimenté dispose du circuit de retour le plus court.

circuit


Attention : il peut sortir de la vapeur par les robinets de purge R. Ces purges doivent être raccordées à un vase de vidange et isolées par une vanne manuelle.


Question

Q1: Définissez le raccordement des 2 groupes de capteurs ci-dessous.


Le 1er groupe est un ensemble de 2 capteurs raccordés en série.
Le 2ème groupe est un ensemble de 4 capteurs raccordés en série.

Question

Q2: Définissez le raccordement des 2 groupes de capteurs ci-dessous.
Une partie de la distribution est-elle raccordée en Tichelmann?


Cette distribution est un ensemble de 3 groupes de 3 capteurs en série, raccordés en Tichelmann.
