N°7 - Pressions d'eau sur un plan vertical - niv 5

N°7 - Pressions d'eau sur un plan vertical - niv 5

Dans les réservoirs ou les circuits en communication avec l'air libre, les pressions correspondent aux hauteurs de liquides au-dessus du point de mesure.
Dans la vidéo ci-dessous vous pourrez visualiser la montée en pression d'un circuit de chauffage en fonction de sa hauteur d'eau de remplissage.


Source : « Apprendre le chauffage et l’équilibrage sur Simulateur» (Editions Parisiennes).

Lien pour télécharger la version de démonstration ou acheter le « Simulateur chauffage et hydraulique ».
Remarque pour le téléchargement de la version de démonstration :
Le logiciel se téléchargera dans C/Windows/ Users.
Cliquer-droit pour l'éxécuter en tant qu'administrateur.

Question

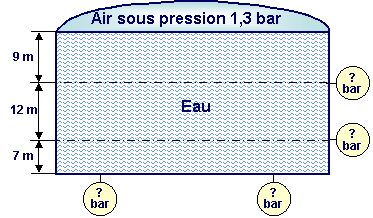

Q1: Indiquez en [bar] les pressions dans le réservoir.

manomètre
manomètre

Dans les réservoirs sous pression, la pression au point haut se rajoute à celle du liquide.

circuit de distribution d'eau

Question

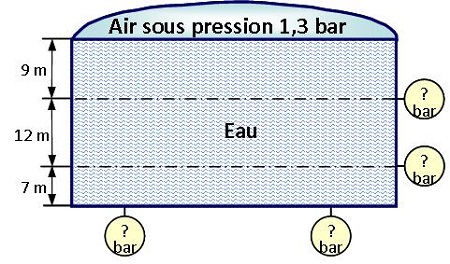

Q2: Indiquez en [bar] les pressions dans le réservoir.

manomètre
manomètre

Explication : La pression du gaz vient s'ajouter à celle due à la hauteur d'eau. Ainsi pour le premier niveau un dénivelé de 9 [m] représente une pression de 0,9 [bar] à laquelle s'ajoute la pression du gaz de 1, 3 [bar]. Soit au total 2,2 [bar].
