N°1 - Présentation de la machine frigorifique - niv 4

N°1 - Présentation de la machine frigorifique - niv 4
En formation de niveau 5 (CAP à Bac), on n'étudiera pas ce dossier.

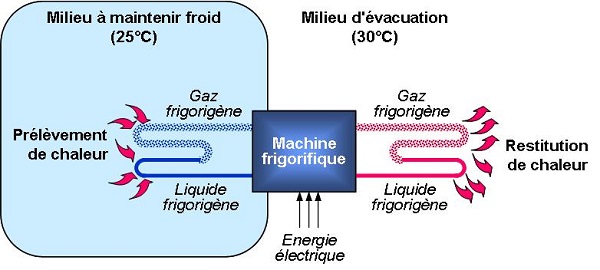

Les machines frigorifiques contiennent un fluide frigorigène dont l’évaporation permet de prélever de  la chaleur dans un milieu à refroidir.
Cette chaleur prélevée est ensuite rejetée dans un milieu extérieur par la condensation de ce même fluide frigorigène.

1


Remarquez que le  transfert d’énergie ne s’effectue pas dans le sens normal de circulation de la chaleur : dans l'installation ci-dessus, elle circule d’un milieu « froid » (à 25 [°C])  vers un milieu chaud (à 30 [°C]). Ce sens anormal de circulation de la chaleur nécessite une consommation d’énergie (en général électrique) de l’ordre du 1/3 de la chaleur évacuée.


Utilisée en mode "pompe à chaleur", la machine frigorifique peut être utilisée pour chauffer de l'eau :

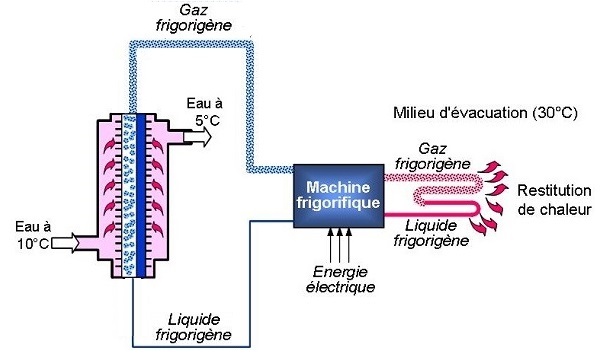

Utilisée en mode "froid", la machine frigorifique peut être utilisée pour refroidir de l’eau :

2

Remarque : le circuit d’eau refroidie est appelé circuit d’eau glacée. Cela ne veut pas dire que l’eau qui y circule est glacée ; on aurait pu parler de circuit « d’eau froide », mais le terme était déjà utilisé par les « plombiers » pour leurs circuits de distribution d’eau froide sanitaire.

Question

Q1: Quel est le régime de température du circuit d’eau glacée dessiné ci-dessus.
D'une façon générale, pour quelle situation climatique est indiqué le régime d’eau glacée?

Le régime de température du circuit d’eau glacée dessiné ci-dessus est de 5/10 [°C].

Le régime de température indique les températures aller/retour de l’eau glacée pour les conditions climatiques de base les plus défavorables (maximum d'ensoleillement, température extérieure de base ici indiquée de 30 [°C]).

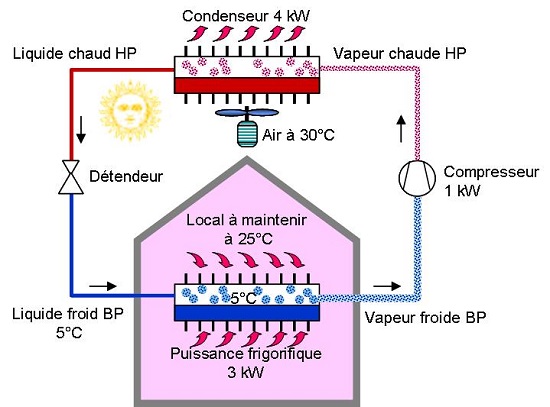

Le cheminement complet du fluide frigorigène s’appelle le cycle frigorifique.

3
