N°7 - Etude de la documentation technique d’un capteur solaire - niv. 4 à 5
En formation de niveau 3 (CAP), on n'étudiera pas ce chapitre.
Q1 Compte tenu des caractéristiques techniques indiquées pour le capteur solaire HR 2.02 de Saunier Duval, complétez la figure ci-dessous en reportant les cotes manquantes.
Q2 Compte tenu des caractéristiques techniques indiquées pour le capteur solaire HR 2.02 de Saunier Duval, complétez le tableau ci-dessous en précisant les unités.
Q3 A quoi correspondent et quelle est l'utilité des informations sur les lignes 5, 9, 10, 13 des caractéristiques techniques indiquées pour le capteur solaire HR 2.02 de Saunier Duval?
Si vous ne suivez pas un parcours automatique Xpair.
Lien vers l'ensemble des dossiers de la sous - rubrique «Physique - Bases Techniques».
Lien vers l'ensemble des dossiers de la sous - rubrique «Solaire - Pompe à chaleur».
Lien vers l'accueil de l'«Eformation XPAIR».

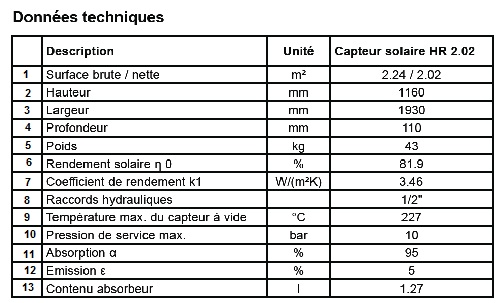

Etudions les caractéristiques techniques d’un capteur solaire HR 2.02 de Saunier Duval.
Question
Question
Rendement optique du capteur |
|
Coefficient k du capteur |
|
Epaisseur |
|
Diamètres de raccordement hydraulique |
|
Remarquez que le fabriquant appelle le rendement optique "rendement solaire". Il ne faut pas faire de confusion avec le rendement global qui peut par ailleurs être calculé dans des conditions données de fonctionnement.
Rendement optique du capteur
81,9%
Coefficient k du capteur
3,46 [W/m².K]
Epaisseur
110 [mm]
Diamètres de raccordement hydraulique
½ Pouce
Remarque

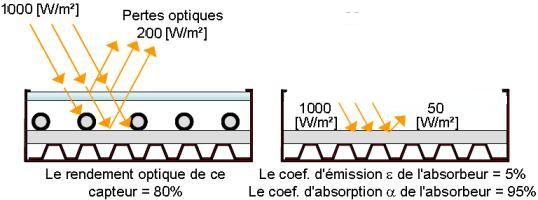

Par ailleurs, il ne faut pas confondre le rendement optique avec les coefficients suivants.
- α, ou coefficient d’absorption
- ε, ou coefficient d’émission
Ces coefficients caractérisent les qualités de l’absorbeur à l’intérieur du capteur.
Au final, on peut dire du capteur solaire étudié qu'il présente les caractéristiques suivantes.
- Rendement optique de 80%
- Coefficient d’émission de 5%
- Coefficient d’absorption de 95%
Question
Validez vos connaissances
