N°6 - Exercice récapitulatif - niv. 5

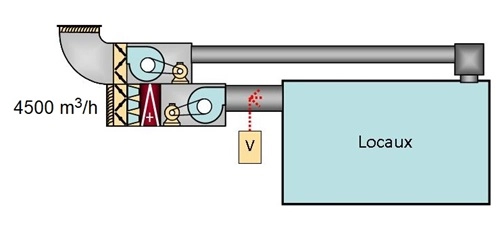

Schéma



Question

Q1 - Les locaux aérés par la centrale représentée ci-dessus sont des bureaux situés en Ile-de-France (conditions extérieures de base hiver : -7 [°C]/90% extérieur et 19 [°C] intérieur). L’air neuf est soufflé à la température ambiante.

Représentez sur un diagramme de l’air humide les évolutions de l’air neuf à la traversée de la batterie chaude en hiver et après une humidification vapeur conforme à la règlementation, aux conditions extérieures de base hiver.

Diagramme de l'air humide



Diagramme de l'air humide



Question

Q2 - Les locaux aérés par la centrale ci-dessus sont des bureaux pouvant accueillir 180 personnes, situés en Ile-de-France (conditions extérieures de base hiver: -7 [°C]/90% extérieur et 19 [°C] intérieur). L’air neuf est soufflé à la température ambiante.

Déterminez le débit d’injection de vapeur autorisé et la puissance minimale de l’humidificateur en kW électrique.

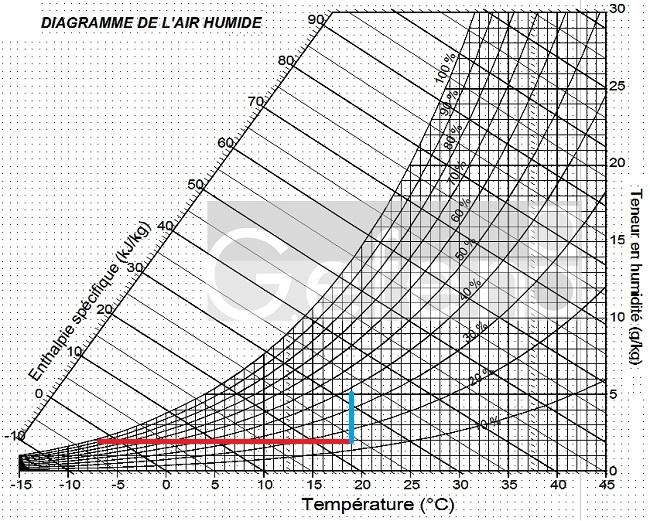

Graphe évolution de l'air



Débit de vapeur réglementaire = 16 200 [g/h]

Puissance électrique de l’humidificateur à vapeur = 11,35 [kW]

Explication
Pour 180 personnes, le débit d’aération doit être de
180 x 25 = 4500 [m3/h].

En respect de la réglementation, on peut dimensionner l’humidificateur en calculant le débit de vapeur autorisé (qmR) avec la formule suivante.

qmR = qvAN x 1,2 x (5 – rext)

Avec
qmR en [g/h]
qvAN en [m3/h]
1,2 = masse volumique de l’air en [kg/h]
5 [g/kgas]= humidité absolue autorisée pour l’air neuf
rext = humidité absolue extérieure de base en [g/kgas]


Pour des conditions extérieures de base hiver de -7 [°C] et 90%, l’humidité absolue extérieure de base est de 2 [g/kgas].

Le débit de vapeur autorisé (qmR) est donc de
qmR = 4500 x 1,2 x (5 – 2) = 16 200 [g/h]

Si la vapeur est produite dans un humidificateur à vapeur, sa puissance électrique pourra être calculée par la formule suivante.

P ≈ 0,7 x qvap
Avec
P en [kW]
qvap = débit de vapeur produit en [kg/h]


Soit pour l’installation étudiée

P = 0,7 x 16,2 = 11,35 [kW]



Question

Q3 - Les locaux aérés par la centrale ci-dessus sont des bureaux situés en Ile-de-France (conditions extérieures de base hiver : -7 [°C]/90% extérieur et 19 [°C] intérieur). L’air neuf est soufflé à la température ambiante.
Calculez la puissance de la batterie chaude et son débit d’eau d’irrigation en régime 60/40 [°C].

Schéma



Puissance de la batterie chaude = 39 [kW]
Débit d’eau dans la batterie chaude = 1,68 [m3/h]

Explication
Pour 180 personnes, le débit d’aération doit être de
180 x 25 = 4500 [m3/h].

La puissance de la batterie chaude peut se calculer par la formule suivante.

Schéma



Avec
P en [kW], qv en [m3/h], ΔT en [K]


La puissance de la batterie chaude doit donc être de
P = (4500 / 3000) x (19 – (-7) = 39 [kW].

Le débit d’eau dans la batterie chaude peut se calculer par la formule suivante.

Schéma



Avec
qv en [m3/h]
P en [kW]
1,16 = chaleur volumique de l’eau en [kWh / m3 .K]
∆T = écart de température reçu ou perdu par l’eau en [K]


Le débit d’eau dans la batterie chaude sera donc de

qv = 39 / (1,16 x (60 – 40)) = 1,68 [m3/h].
