N°6 - Les échangeurs - niv 3

N°6 - Les échangeurs - niv 3

Les échangeurs sont des équipements qui permettent le transfert de chaleur (ou de froid) d’un circuit dit « primaire » à un circuit dit « secondaire » sans que le fluide circulant au primaire ne soit en contact direct avec le fluide circulant au secondaire. La surface d’échange qui sépare le fluide primaire du fluide secondaire est généralement métallique.

Le terme d’échangeur peut être utilisé de façon très générale. Ainsi, un radiateur est un échangeur. Il permet le transfert de la chaleur contenue dans l’eau à l’air du local, sans qu’il y ait de contact direct entre l’eau et l’air.

On distingue particulièrement :

  • Les échangeurs dit eau-air (radiateurs, batterie de centrale d’air ou de ventilo-convecteur)

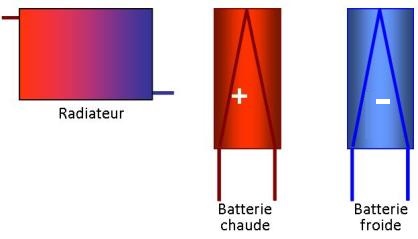

Symbolisation:

échangeurs eau-air
  • Les échangeurs dit eau-eau

Dans ces derniers, le fluide qui circule au primaire et au secondaire est de l’eau.

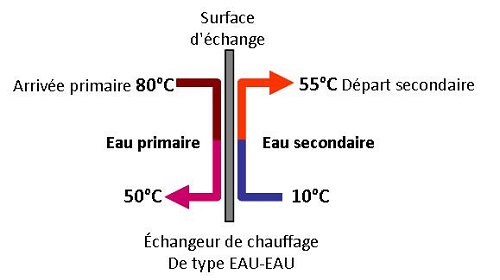

échangeurs eau-air

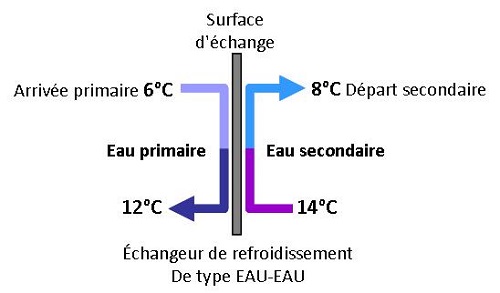

Le primaire est le circuit qui apporte l’énergie. Sur un échangeur de chauffage, le primaire est le coté le plus chaud. Mais dans un échangeur de refroidissement, le circuit primaire est le circuit le plus froid.

échangeurs eau-air

Les échangeurs de type eau-eau permettent de séparer 2 circuits qui ne doivent pas communiquer du fait :

  • De leur nature (par exemple : circuit d’eau recyclé sur la chaudière / circuit d’eau sanitaire)
  • De leurs températures (par exemple : eau primaire dite « surchauffée » à plus de 110 [°C] / eau secondaire dite « basse température » à moins de 110 [°C]).
  • De leurs pressions (circuit primaire ou secondaire à très forte pression)

Lorsque les écarts de pression primaire/secondaire sont modérés, les échangeurs sont de types à plaques.

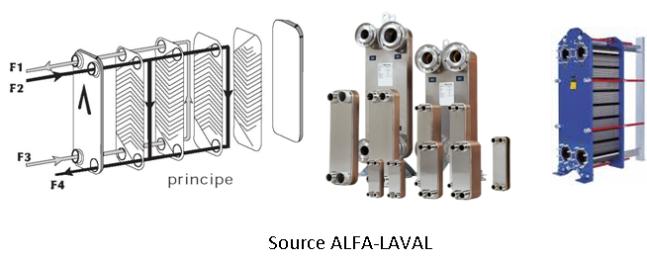

échangeurs à plaques

Lorsque les écarts de pression primaire/secondaire sont très importants les échangeurs sont de types tubulaires ou à plaques soudées.

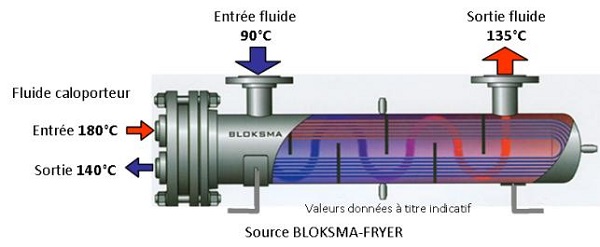

échangeurs tubulaires

Question

Q1: Quel est le régime de température de l'échangeur Bloksma-Fryer ci-dessus au primaire ?
Quel est le régime de température au secondaire ?

- Régime de température au primaire : 180 /140 [°C]

- Régime de température au secondaire : 90 /135 [°C]

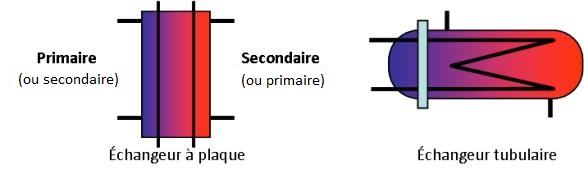

Symbolisation des échangeurs eau-eau:

échangeurs eau-eau
