N°2 - Répartition des débits dans les circuits ouverts - Partie 1 - niv. 3

N°2 - Répartition des débits dans les circuits ouverts - Partie 1 - niv. 3

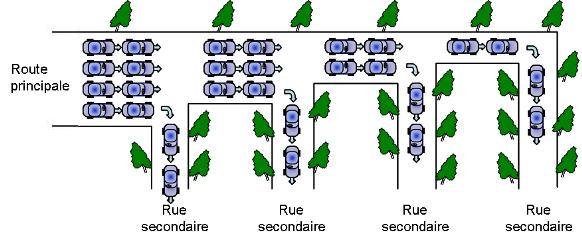

On peut faire l’analogie avec la circulation routière.

circulation



La route principale ci-dessus alimente différentes rues secondaires. Notez bien :

  • Que toutes les voitures qui sont arrivées par la route principale sont reparties par les rues secondaires.
  • Que le « débit de voiture » diminue dans la rue principale au fur et à mesure que les voitures partent par les rues secondaires.

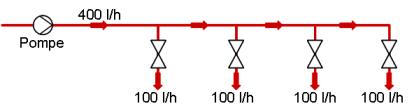

De même, dans une distribution d’eau sanitaire, le débit arrivé par tronçon principal correspond à la somme des débits des  différents piquages :

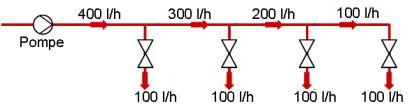

De même, dans une distribution d’eau sanitaire, le débit dans la canalisation principale  diminue au fil des différents puisages :

Question

Q1: Quel est le débit à l'entrée du circuit de distribution ci-dessous?


En effectuant des additions ou des soustractions, il est aisé de déterminer les débits en circulation dans tous les tronçons pour autant que l’on dispose de suffisamment de renseignements.

Question

Q2:Quel est le débit dans les différents tronçons ci-dessous?




En pratique, lorsque les distributions sont importantes, la découverte d’un circuit consiste à  travailler de l’extrémité du circuit, en remontant vers son alimentation.
Dans l’exercice suivant, vous vous efforcerez de travailler ainsi.

Question

Q3: En travaillant de droite à gauche, déterminez successivement les débits d'air en circulation dans toutes les gaines de distribution en 1, puis en 2, puis en 3, puis en 4.
