N°2 - Technologie des thermostats - niv 5

N°2 - Technologie des thermostats - niv 5

Les thermostats sont des régulateurs " tout ou rien ".
Ils ferment et ouvrent de simples contacts électriques semblables à des interrupteurs.
Ils comportent 2 états : ouvert ou fermé.

Pour le thermostat symbolisé ci-dessous, si la température ambiante est inférieure à la consigne, le contact L-L1 du thermostat se ferme : la chaudière ou la pompe du circuit de chauffage est mise en fonctionnement.

Les fabricants indiquent les tensions et les intensités que peuvent supporter leurs thermostats.

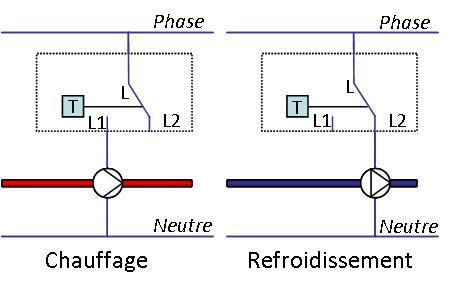

Certains thermostats peuvent aussi servir pour la régulation de locaux à rafraîchir. Ils possèdent alors un contact inverseur. Le contact se ferme par augmentation de température et enclenche le système de rafraîchissement.
On prendra soin de vérifier le câblage de ces thermostats.

Thermostat mode chaud ou froid
