N°12 - Le volume spécifique de l'air - niv 4 à 3

N°12 - Le volume spécifique de l'air - niv 4 à 3

En formation de niveau 5 (CAP) on n'étudiera pas ce dossier.



C'est le volume occupé par un kilogramme d'air sec accompagné des quelques grammes de vapeur qui lui sont mélangés. On le note v [m3/kg].

Le volume spécifique de l’air augmente avec la température (car l’air se dilate en s’échauffant comme la plupart des fluides). Il augmente aussi avec la teneur en humidité (car la vapeur d’eau est moins dense que l’air sec).

Les lignes de volume spécifique sont des obliques très inclinées. Elles n’apparaissent pas sur tous les diagrammes car cette caractéristique n’est pas toujours utilisée.





Exemple :

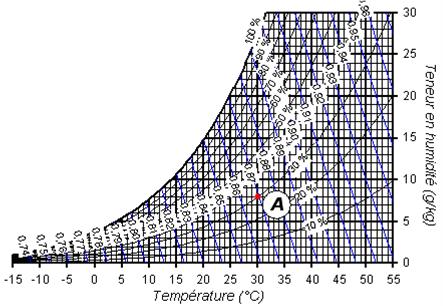

Pour de l’air dont la température est de 30 [°C] et l’hygrométrie de 30 [%], le volume spécifique est de l’ordre de 0,87 [m3 par kilogramme d’air sec] (point A).

Question

Q1: Quel est le volume spécifique de l'air pour une température de 40 [°C] et une teneur en humidité de 15 [g/kg]?

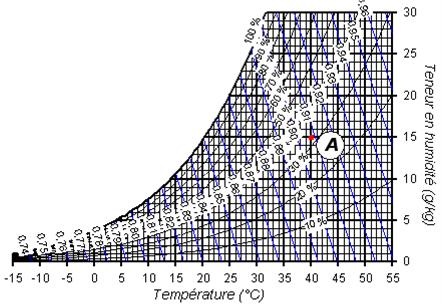

Pour une température de 40 [°C] et une teneur en humidité de 15 [g/kg], le diagramme montre que le volume spécifique de l'air est de l'ordre de 0,908 [m3/kg] (point A du diagramme).
