N°9 – Le rendement des chaudières à condensation - niv 4

N°9 – Le rendement des chaudières à condensation - niv 4

En formation de niveau 3 (CAP), on étudiera les chaudières à condensation dans un autre §. Ne pas étudier ce §.

Les chaudières à condensation ont des rendements (sur PCI) qui peuvent dépasser les 100% car grâce à la condensation de tout ou patrie de la vapeur crée lors de la combustion, elles arrivent à restituer à l’eau de chauffage plus de chaleur que celle qui avait été purement libérée lors de la combustion.

Question

Q1: Calculez le rendement de la chaudière définie ci-dessous.

rendement des chaudières à condensation

104 [%]


Explication :

En faisant le rapport de la puissance calorifique reçue et de la puissance nominale, le rendement de la chaudière sera de :
(100 / 96) x 100 = 104 [%]

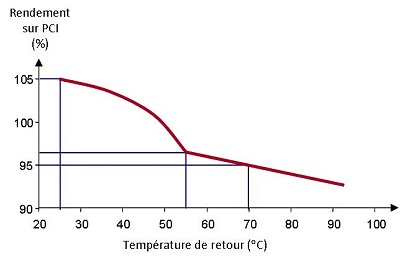

Le rendement des chaudières à condensation varie avec la température de retour d'eau. Plus elle sera basse, plus la condensation de la vapeur contenue dans la fumée sera importante et donc meilleur sera le rendement.

rendement des chaudières à condensation

Question

Q2: En utilisant le diagramme ci-dessus, indiquez la température de retour en dessous de laquelle la condensation de la vapeur contenue dans les gaz de combustion commence à intervenir.

On constate que le rendement de la chaudière monte particulièrement si la température de retour est inférieure à 55 [°C].
C’est la température à partir de laquelle l’eau à réchauffer est suffisamment froide pour débuter la condensation.
Plus l’eau est froide, plus il y aura de la condensation et meilleur sera le rendement.

Question

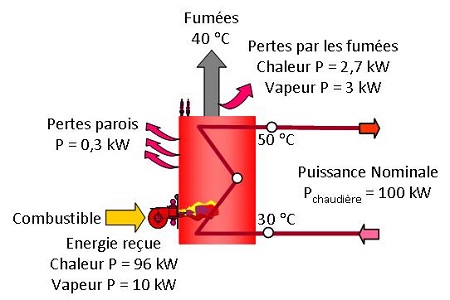

Q3: En utilisant le diagramme ci-dessus, et en tenant compte de la température de retour à la chaudière, déterminez le rendement de la chaudière à condensation définie ci-dessous.

rendement des chaudières à condensation

La température de retour à la chaudière est de 30 [°C].
Pour cette température de retour, le diagramme indique un rendement de d'environ 104 %.

rendement des chaudières à condensation
