N°10 - Récapitulatif - niv 3

N°10 - Récapitulatif - niv 3

Lors de la combustion (du gaz, du fuel, etc.) dans le foyer de la chaudière, il se dégage de la chaleur et un peu de vapeur d'eau.
Le rendement des chaudières indique en % la proportion de la chaleur dégagée dans le foyer qui est réellement fournie à l'eau réchauffée.
Ainsi, dans une chaudière de rendement 90%, l'eau récupère 90% de la chaleur purement apportée par le combustible.

Le rendement d'une chaudière peut être indiqué supérieur à 100% (cas des chaudières à condensation). Ceci indique que dans ce type de chaudière, l'eau est également réchauffée par la condensation de la vapeur d'eau dégagée lors de la combustion. Dans ce cas, l'eau récupère plus de chaleur que celle purement libérée par la combustion dans le foyer, d'où le dépassement des 100%.

feu de cheminée

On distingue 3 catégories de chaudières :

  • Les chaudières standards  qui ont des rendements sont de l'ordre de 92%. Elles doivent rester à plus de 65 [°C] et nécessitent en général une pompe de recyclage pour réchauffer leur retour.
  • Les chaudières "basse température" qui ont des rendements de l'ordre de 94%. Elles peuvent produire de l'eau à plus de 80 [°C], mais on les dit "basse température" car elles peuvent sans préjudice (sans condensation) réchauffer des retours d'eau à moins de 45 [°C].
  • Les chaudières à condensation qui ont des rendements qui peuvent dépasser les 100%. Elles peuvent produire de l'eau à des températures variables entre 30 et 90 [°C].

Question

Q1: Comparons :
- Une chaudière gaz standard dite n°1, de puissance nominale 100 [kW], installée dans un bâtiment n°1,
- Une chaudière gaz « basse température » dite n°2, de puissance nominale 100 [kW], installée dans un bâtiment n°2,
- Une chaudière gaz « à condensation » dite n°3, de puissance nominale 100 [kW], installée dans un bâtiment n°3.

Les 3 bâtiments sont en tous points identiques, aussi bien pour ce qui concerne leur construction que leur installation de chauffage (à l’exception des 3 chaudières).

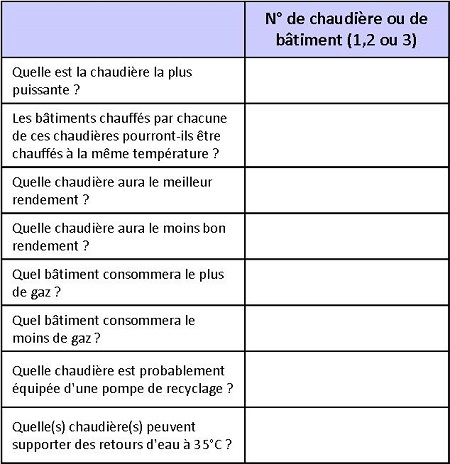

Complétez le tableau ci-dessous :

tableau rendement des chaudières à condensation

tableau rendement des chaudières à condensation
