N°7 - Les chaudières à condensation - niv 4

N°7 - Les chaudières à condensation - niv 4

En formation de niveau 3 (CAP), on étudiera les chaudières à condensation dans un autre §. Ne pas étudier ce §.

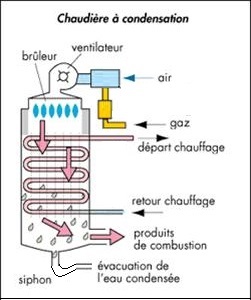

Les chaudières à condensation sont des chaudières dans lesquelles l'eau à réchauffer refroidit la fumée de la chaudière à des températures inférieures à 50 [°C].
Ceci permet la condensation d'une partie de la vapeur produite lors de la combustion et la récupération de l'énergie qui avait été nécessaire à sa production dans le foyer de la chaudière.

Ces chaudières essentiellement au gaz naturel présentent alors des rendements sur le PCI supérieurs à 100%, car la quantité d'énergie transférée à l'eau peut devenir supérieure à l'énergie "purement calorifique" du combustible.

Ainsi, la combustion d'un [m3] de gaz naturel dans une chaudière à condensation fournira environ :

  • 10 [kWh] de chaleur dont 9,7 seront transmis à l'eau de chauffage.
  • 1 [kWh] de vapeur dont 0,7 seront transmis à l'eau de chauffage.

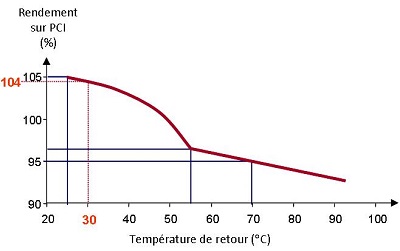

Si l'on compare l'énergie récupérée par l'eau de chauffage (9,7 + 0,7 = 10,4 [kWh]) à l'énergie chaleur (PCI) apportée par le combustible, le rendement des chaudières à condensation apparaît sur le PCI supérieur à 100[%] :

rendement des chaudières à condensation

rendement des chaudières à condensation
