Les vases ouverts

Tweet

• C'est un système ancien, simple et sûr. Il est particulièrement adapté pour les installations à combustibles solides dans le respect de strictes règles d'installation et de dimensionnement exposées dans le DTU 65 11 et qui seront étudiées dans le dossier expansion niveau 2.





• Le volume utile du vase ouvert, disponible pour la dilatation doit être ≥ au volume de dilatation
• Le vase est raccordé à l'installation par un tube d'expansion normalement raccordé au départ de la chaudière et, autant que possible, du coté de l'aspiration de la pompe, sans possibilité d'être sectionné. Il sera au minimum du diamètre prévu par le fournisseur du vase.
• Le vase comporte un évent et un trop plein ramené en chaufferie, de même diamètre que le tube d'expansion
• Il est installé à l'étage au-dessus du dernier niveau du circuit de chauffage. Si le tube d'expansion est raccordé au refoulement de la pompe, le vase doit se trouver rehaussé d'une hauteur correspondant à la Hmt de la pompe



• Le vase doit être maintenu hors gel. Il sera installé dans un local chauffé ou sera maintenu en température par une circulation d'eau chaude (voir figure ci-dessous).



• La chaudière doit être équipée sur son départ d'un thermomètre et d'un manomètre.
• Sauf dans le respect de strictes règles d'installation et de dimensionnement (DTU 65 11, voir expansion niveau 2), la chaudière doit être équipée d'une soupape de sécurité, d'un aquastat réglable et d'un aquastat de sécurité.

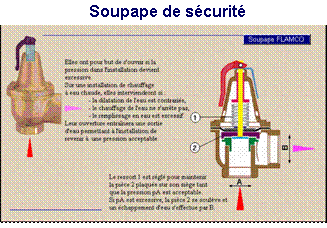

La soupape de sécurité:

Elle s'ouvre si la pression devient excessive dans l'installation de chauffage.

Le thermostat de sécurité :

Si la température de l'eau de chauffage dépasse 110 [°C], il met la ou les chaudières hors service. La remise en route nécessitera l'intervention du technicien.
