La centrale de traitement d’air peut être constituée d’un unique caisson de soufflage :

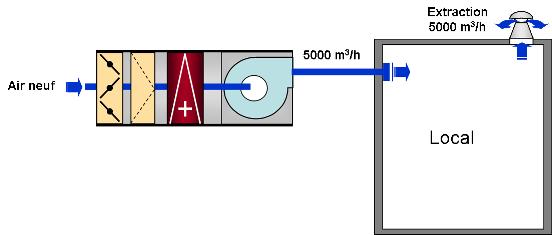

• Caisson unique de soufflage sans reprise (caisson tout air neuf).

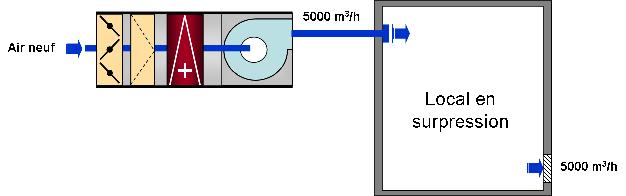

Remarque : Si la centrale de traitement d’air introduit de l’air neuf, un même débit d’air est rejeté à l’extérieur du bâtiment. Si ce n’était pas le cas, le bâtiment se gonflerait comme un ballon… L’ air rejeté est évacué soit par extraction (comme ci dessus), soit par des fuites dues à la mise en surpression des locaux (voir ci-dessous).

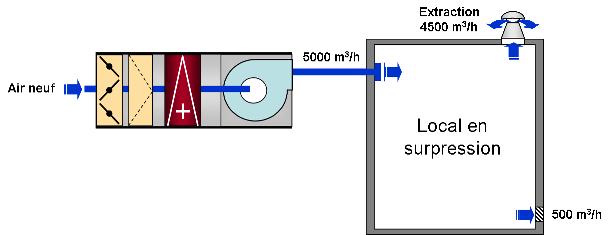

Extraction et mise en surpression des locaux peuvent se combiner :

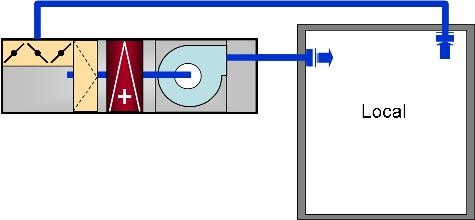

• Caisson unique de soufflage de reprise sans introduction d’air neuf (caisson de recyclage).

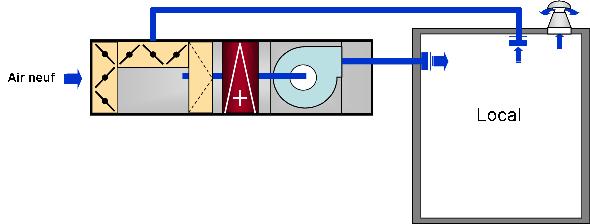

La CTA ci-dessus, n’assurait que l’introduction de l’air neuf. La CTA ci-dessous permet l’introduction d’air neuf et le recyclage d’air repris.

La centrale de traitement d’air peut également être constituée de 2 caissons de soufflage et de reprise (alignés ou superposés).
