Technologie des chaudières à condensation

Tweet

On distingue :

• Les chaudières à condensation à un seul retour (dites à 2 piquages)

Dans ces chaudières, l’échangeur est entièrement ou partiellement réalisé en matériau inoxydable pour résister à la condensation. Il s’agit de chaudières de petite et moyenne puissance dont les petites chaudières murales gaz à condensation.

• Les chaudières à condensation à double retour (dites à 3 piquages) :

Ces chaudières sont conçues pour permettre de dissocier les retours d’eau selon leur température. Les retours les plus bas en température irriguent la partie de la chaudière située sur la sortie des fumées. Ceci permet de refroidir au maximum les gaz de combustion et donc de favoriser la condensation.

• Les chaudières à 2 retours et 2 départs ou à condenseurs séparés (condenseurs appelés aussi récupérateurs sur fumée)

Il est tout a fait possible de concevoir une « chaudière à condensation » constituée d’une chaudière standard et d’un échangeur supplémentaire (le condenseur) qui sera installé sur le conduit de sortie des fumées.

Source Guillot

Condenseur Totaltub

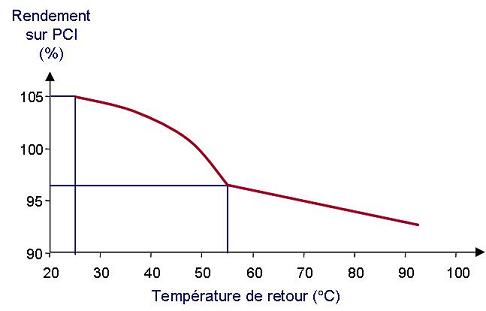

Le rendement des chaudières à condensation augmente avec la baisse de la température d’irrigation du condenseur. Pour les chaudières à condensation au gaz naturel, la condensation intervient pour des températures d’irrigation < 55 [°C].
