Sélection de radiateurs définis par éléments
Lorsque le radiateur est constitué d’une répétition d’éléments semblables, le fabricant peut se contenter d’indiquer les caractéristiques d’un seul élément, à charge au concepteur de définir le nombre d’éléments nécessaires à son projet.

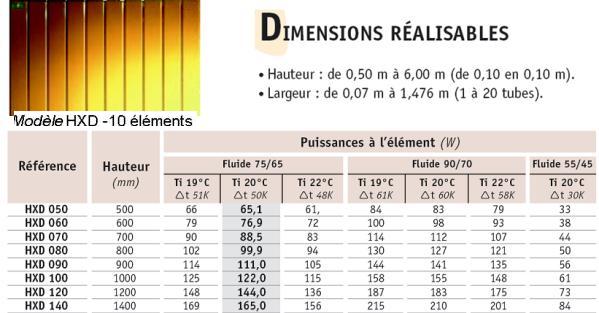

Etudions la documentation Acova ci-dessous :
Question:
Est-il possible d'utiliser cette documentation pour une installation dont le régime de température d'eau est de " 80/60 [°C]", pour une température intérieure de chauffage de 20 [°C] ? Justifiez votre réponse.
Est-il possible d'utiliser cette documentation pour une installation dont le régime de température d'eau est de " 80/60 [°C]", pour une température intérieure de chauffage de 20 [°C] ? Justifiez votre réponse.
Question:
Est-il possible d'utiliser cette documentation pour une installation dont le régime de température d'eau est de " 85/75 [°C]" pour une température intérieure de 22 [°C]? Justifiez votre réponse.
Est-il possible d'utiliser cette documentation pour une installation dont le régime de température d'eau est de " 85/75 [°C]" pour une température intérieure de 22 [°C]? Justifiez votre réponse.
Question:
Est-il possible d'utiliser cette documentation pour une installation dont le régime de température d'eau est de " 53/47 [°C]" pour une température intérieure de 20 [°C]? Justifiez votre réponse.
Est-il possible d'utiliser cette documentation pour une installation dont le régime de température d'eau est de " 53/47 [°C]" pour une température intérieure de 20 [°C]? Justifiez votre réponse.
Question:

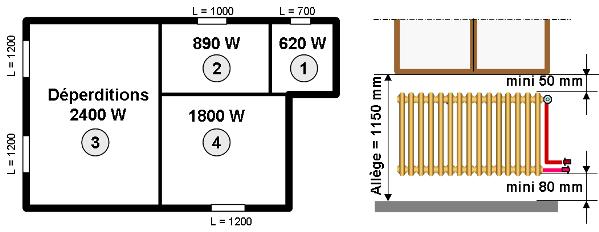

On prévoit une installation de chauffage en régime " 75/65 [°C]" à partir d'une chaudière au gaz. Déterminez un radiateur pour le local n°4 défini ci-dessous pour un chauffage à 20 [°C]. Le modèle retenu sera d'une longueur inférieure à la largeur de la fenêtre (1200 [mm]). Indiquez le modèle, sa hauteur, sa longueur, sa puissance réelle et la surpuissance installée en %.
On prévoit une installation de chauffage en régime " 75/65 [°C]" à partir d'une chaudière au gaz. Déterminez un radiateur pour le local n°4 défini ci-dessous pour un chauffage à 20 [°C]. Le modèle retenu sera d'une longueur inférieure à la largeur de la fenêtre (1200 [mm]). Indiquez le modèle, sa hauteur, sa longueur, sa puissance réelle et la surpuissance installée en %.
Question:
Sélectionnez dans la gamme disponible les radiateurs nécessaires aux autres pièces. Les émetteurs seront installés en allège (sous les fenêtres). Leurs longueurs seront inférieures à la largeur des fenêtres. Dans les différentes pièces, les radiateurs seront tous de la même hauteur. On ne prévoira pas de surpuissances, sinon celles découlant des modèles de radiateur disponibles. Localement, une très légère sous-puissance sera acceptée.
Sélectionnez dans la gamme disponible les radiateurs nécessaires aux autres pièces. Les émetteurs seront installés en allège (sous les fenêtres). Leurs longueurs seront inférieures à la largeur des fenêtres. Dans les différentes pièces, les radiateurs seront tous de la même hauteur. On ne prévoira pas de surpuissances, sinon celles découlant des modèles de radiateur disponibles. Localement, une très légère sous-puissance sera acceptée.
