Sélection d’émetteurs au mètre linéaire
Dans certaines documentations, les caractéristiques techniques des émetteurs sont indiqués au « mètre linéaire ».
Ainsi, supposons qu’un fabricant annonce que son émetteur fournit 800 [W/ml] (watts par mètre linéaire).
Si l’on souhaite disposer de 1200 [W], il faudra commander un radiateur de 1,5 [m] de longueur (800 x 1,5 = 1200 [W]), pour autant que la chaîne de production puisse le réaliser.

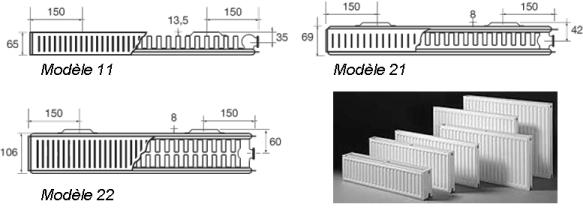

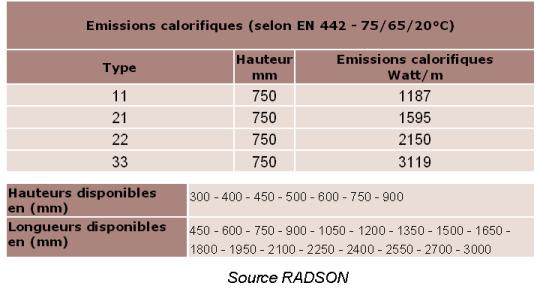

Etudions la documentation Radson ci-dessous :
Question:
Pour quel écart de température entre le radiateur et l'air le fabricant ci-dessus indique-t-il la puissance des radiateurs ?
Pour quel écart de température entre le radiateur et l'air le fabricant ci-dessus indique-t-il la puissance des radiateurs ?
Question:
Supposons que le fournisseur puisse fabriquer un radiateur de type 11, de hauteur 750 [mm] et de longueur 1 [m]. Quelle serait alors la puissance de ce radiateur en régime 75/65 [°C] dans un local à 20 [°C] ?
Supposons que le fournisseur puisse fabriquer un radiateur de type 11, de hauteur 750 [mm] et de longueur 1 [m]. Quelle serait alors la puissance de ce radiateur en régime 75/65 [°C] dans un local à 20 [°C] ?
Question:
Le fabricant assure-t-il la production de radiateur de type 11, de hauteur 750 [mm] et de longueur 1 [m]?
Le fabricant assure-t-il la production de radiateur de type 11, de hauteur 750 [mm] et de longueur 1 [m]?
Question:
Quelle est la puissance d'un radiateur modèle 11, de hauteur 750 [mm] et de 1650 [mm] de longueur (pour un ΔT = 50 [°C]) ?
Quelle est la puissance d'un radiateur modèle 11, de hauteur 750 [mm] et de 1650 [mm] de longueur (pour un ΔT = 50 [°C]) ?
Question:

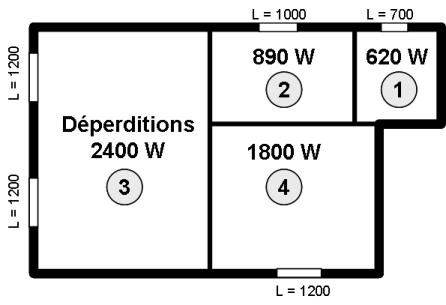

Sélectionnez pour un ΔT de 50 [°C] un modèle pour chauffer le local n°4 ci-dessous. On choisira un modèle d'une longueur légèrement inférieure à la largeur de la fenêtre. On précisera la puissance réelle et la surpuissance installée au final.
Sélectionnez pour un ΔT de 50 [°C] un modèle pour chauffer le local n°4 ci-dessous. On choisira un modèle d'une longueur légèrement inférieure à la largeur de la fenêtre. On précisera la puissance réelle et la surpuissance installée au final.
Question:
Sélectionnez dans la gamme disponible les radiateurs nécessaires au pavillon défini ci-dessus, pour un ΔT de 50 [°C]. Vous ne vous préoccuperez pas du coût de l'installation et vous installerez le nombre idéal de radiateurs du modèle assurant le meilleur confort possible. Les émetteurs seront installés en allège (sous la fenêtre) et leur longueur sera inférieure à la largeur de la fenêtre. On ne prévoira pas de surpuissance sinon celle découlant des modèles de radiateur disponibles.
Sélectionnez dans la gamme disponible les radiateurs nécessaires au pavillon défini ci-dessus, pour un ΔT de 50 [°C]. Vous ne vous préoccuperez pas du coût de l'installation et vous installerez le nombre idéal de radiateurs du modèle assurant le meilleur confort possible. Les émetteurs seront installés en allège (sous la fenêtre) et leur longueur sera inférieure à la largeur de la fenêtre. On ne prévoira pas de surpuissance sinon celle découlant des modèles de radiateur disponibles.
en [W] |
en [W] |
||||||
