Purges et vidanges

Tweet

Après remplissage en eau le technicien devra procéder à la purge d’air de tous les émetteurs et particulièrement de ceux situés aux points hauts.
Quelques marche/arrêt de la pompe aideront les poches d’air à gagner les points hauts d’où elles seront évacuées par des purges manuelles ou par les purgeurs automatiques.

Installé aux points hauts des distributions, les purgeurs automatiques évacuent les gaz contenus dans les tuyauteries.

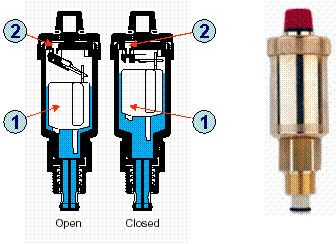

Lorsqu’un gaz arrive dans le purgeur ci-dessous, le flotteur (1) redescend et le pointeau (2) s’ouvre. Lorsque le niveau de l’eau remonte, le flotteur (1) remonte et le pointeau (2) se referme.

Source : CDRom « Hydraulique des réseaux de chauffage »
Des mêmes auteurs aux Editions Parisiennes  01 45 40 30 60.

Ces différentes purges d’air entraîneront une certaine baisse de la pression dans l’installation. A la fin de l’opération de purge, le technicien contrôlera à nouveau la pression de remplissage et effectuera l’appoint nécessaire.
Ces opérations de dégazage devront se poursuivre tout au long de la 1^ère saison de chauffe car lors de la montée en température, des gaz dissous dans l’eau de chauffage, s’échapperont.

Il est de ce fait très souhaitable de remplacer le moins souvent possible l’eau d’un circuit de chauffage ou de climatisation.

Pour effectuer une vidange d’eau, il sera nécessaire de permettre à de l’air de rentrer au point haut, sinon l’écoulement sera très lent.

On essaiera de limiter les vidanges d'eau au strict nécessaire, car chaque vidange sera source d'entrée d'oxygène et donc de corrosion.

Question:

L'installation ci-dessus est à l'arrêt et remplie d'eau. Le technicien doit remplacer le radiateur en haut de la colonne de droite. Pour cela il va effectuer une vidange partielle.
A quelle pression sur le manomètre de remplissage (en chaufferie) devra-t-il arrêter cette vidange ?
