Principe de raccordement et de régulation d’une PAC avec appoint gaz ou fuel et production d’ECS

Tweet

En rénovation, lorsque la chaudière existante doit être maintenue en service on pourra envisager différentes solutions permettant à la PAC de participer à la production d’ECS.

A titre d’exemples :

Solution n° 1 :

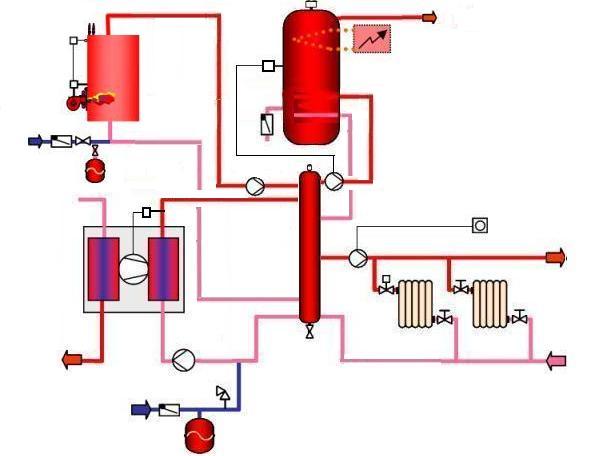

Sur l’installation ci-dessous, la PAC et la chaudière disposent chacune d’une pompe de charge de la bouteille de découplage. Comme au § précédent, la pompe de charge du ballon de production d’ECS est raccordée sur le haut de la bouteille ce qui lui assure la température d’alimentation la plus élevée. Pour éviter que la bouteille de découplage ne passe « en mélange», le débit de la pompe de charge du ballon de production d’ECS devra impérativement être inférieur à celui de la pompe d’irrigation de la PAC.

Solution n° 2 :

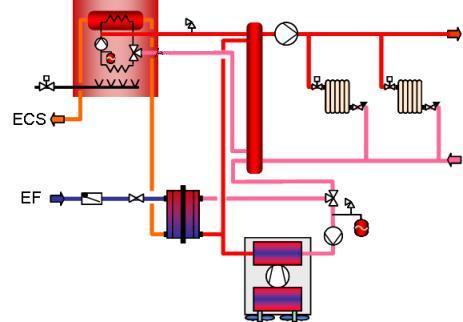

Sur l’installation ci-dessous, la production d’eau chaude sanitaire est intégrée à la chaudière. La pompe d’irrigation de la PAC assure l’alimentation d’un échangeur de préchauffage de l’ECS. Une V3V de dérivation assure la priorité sanitaire.

Solution n° 3 :

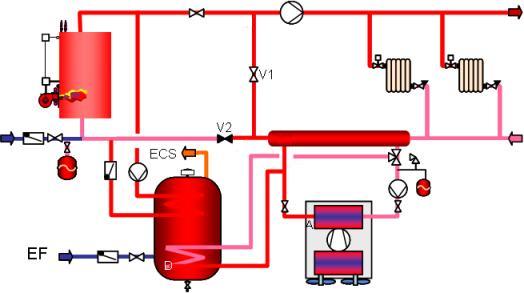

Sur l’installation ci-dessous, la production d’eau chaude sanitaire est réalisée dans un ballon chauffé en partie basse par la PAC et en partie haute par la chaudière.
