Les pompes normalisées et les pompes « in line » trop lourdes pour être supportées par les tuyauteries sont installées sur un massif en béton.
Elles y sont fixées par l’intermédiaire d’un socle en fonte ou en tôle, lui- même vissé par des goujons sur le massif.

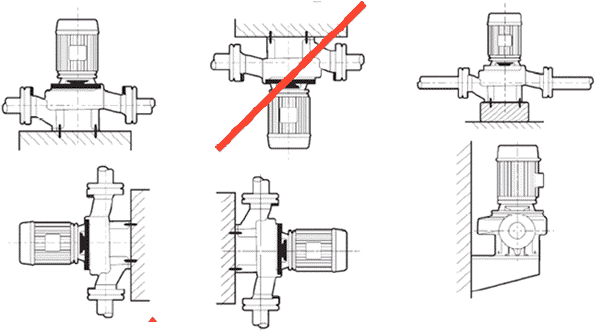

Suivant la conception de la pompe, le moteur peut être installé verticalement ou horizontalement.

Exemple :

La position de montage avec l'arbre du moteur horizontal est autorisée jusqu'à une puissance nominale de 15 [kW]

La position de montage "moteur vers le bas" est proscrite.

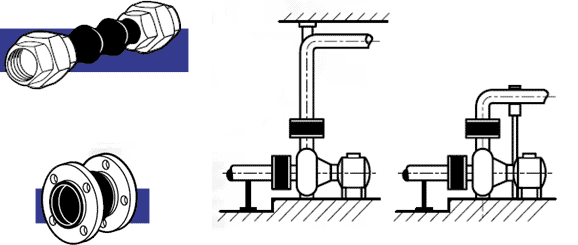

Les pompes sur socle sont désolidarisées des canalisations par l’intermédiaire de dispositifs compensateurs de dilatation et anti-vibratiles.
On parlera de manchettes ou manchon anti-vibratiles, compensatoires de dilatation. Ils sont composés de 2 raccords union ou de 2 brides, reliés entre eux par un élastomère ou une structure métallique qui pourra :

• « Absorber » les vibrations éventuelles et donc ne pas les transmettre à toute l’installation
• Permettre la dilatation des tuyauteries sans créer de contraintes.

Source la Robinétique

Pour pouvoir intervenir sur les différents éléments constitutifs des pompes équipées de moteurs électriques très lourds sans avoir à retirer ceux-ci de leur socle, il existe un accouplement spécial comprenant une pièce d’espacement appelé « spacer ».

Option : accouplement à spacer, permet le retrait de l'ensemble hydraulique
sans démontage du moteur et sans débrider la pompe des tuyauteries.
