Les pompes à chaleur géothermiques

Tweet

Ces pompes à chaleur géothermiques puisent l’énergie dans le sol, soit en surface (capteur horizontal), soit en profondeur (capteur vertical ou puisage d’eau en nappe phréatique).

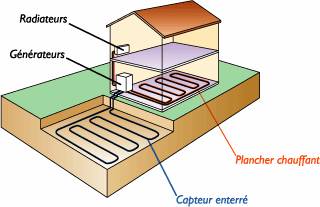

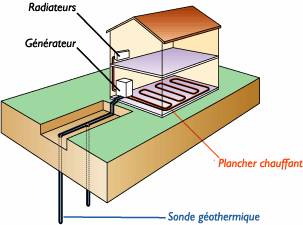

PAC géothermique avec capteur horizontal	PAC géothermique avec 2 capteurs (sondes) verticaux
Source Avenir Energie	Source Avenir Energie

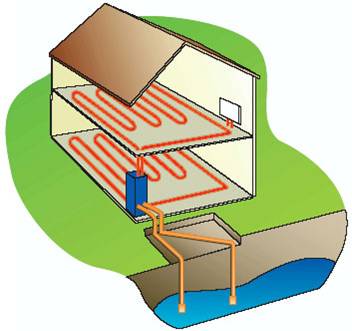

PAC géothermique en puisage sur nappe phréatique et rejet à l’égout	PAC géothermique sur nappe phréatique, avec puisage et rejet dans la nappe
	Source géothermie13

Pour les installations avec capteur géothermique horizontal, on distingue :

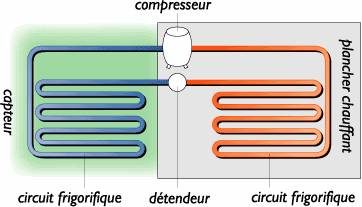

• Les installations dans lesquelles le fluide frigorigène circule dans les boucles

Source Avenir Energie

On parle alors de PAC sol-sol

Cette solution peut souhaitable présente 2 inconvénients :

• Grande quantité de fluide frigorigène néfaste pour l’environnement car il y toujours un risque de fuite possible.
• Pas de possibilité d’inversion de cycle permettant l’utilisation du plancher en mode refroidissement (il serait trop froid).

Rappelons cependant que la réversibilité des pompes à chaleur n’est pas souhaitable d’un point de vue écologique. La climatisation est sous nos climats un besoin qu’il est souhaitable de retarder au maximum, compte tenu de l’inquiétante situation environnementale (voir dossiers à venir sur le réchauffement planétaire).

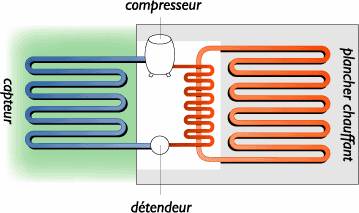

• Les installations dans lesquelles le fluide frigorigène circule dans la boucle géothermique

La boucle de récupération de la chaleur est irriguée par le fluide frigorigène et le plancher chauffant par de l’eau.

Source Avenir Energie

On parle alors de PAC sol-eau

Cette solution n’est pas idéale du fait de la quantité importante de fluide frigorigène utilisé, mais permet l’utilisation du plancher en mode rafraîchissement.

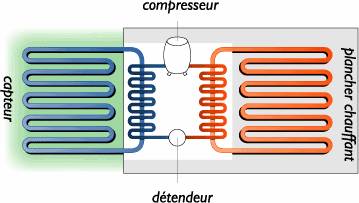

• Les installations de type Eau (glycolée) – Eau (de chauffage):

La boucle de récupération de la chaleur est irriguée par de l’eau glycolée.

Source Avenir Energie

On parle alors de PAC eau glycolée-eau.

Cette solution limite au maximum la quantité de fluide frigorigène en mouvement. Elle permet l’utilisation du plancher en mode rafraîchissement.

Enfin :

• Les PAC avec capteur vertical sont de type Eau-Eau ou Eau-Air. Leur évaporateur est irrigué par de l’eau glycolée.
• Les PAC en puisage sur nappe phréatique sont évidemment de type Eau-Eau ou Eau-Air.
