Nombre de pôles et vitesse de rotation

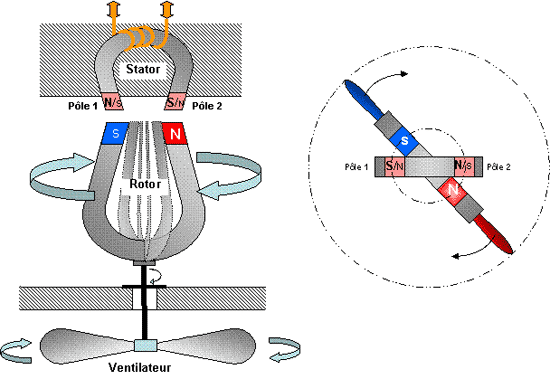

Le stator du moteur étudié au paragraphe précédent disposait d’un seul bobinage et donc de 2 pôles.

Tout les 1/100^ème de seconde, chaque pôle inverse sa polarisation obligeant le rotor à parcourir un 1/2 tour.

Question:
Combien de tour le rotor effectuera-t-il en une seconde?

Question:
Combien de tour le rotor effectuera-t-il en une minute ?

Il est possible de concevoir un stator équipé de 4 pôles (2 bobinages)

Tout les 1/100^ème de seconde, chaque pôle inverse sa polarisation obligeant le rotor à parcourir ¼ de tour.

Question:
Combien de tour le rotor effectuera-t-il en une seconde?

Question:
Combien de tour le rotor effectuera-t-il en une minute ?

Il est possible de concevoir un stator équipé de 8 pôles (4 bobinages)

Tout les 1/100^ème de seconde, chaque pôle inverse sa polarisation obligeant le rotor à parcourir 1/8 de tour.

Question:
Combien de tour le rotor effectuera-t-il en une seconde?

Question:
Combien de tour le rotor effectuera-t-il en une minute ?
