Le groupe de transfert

Le groupe de transfert permet le raccordement des capteurs au ballon de stockage.

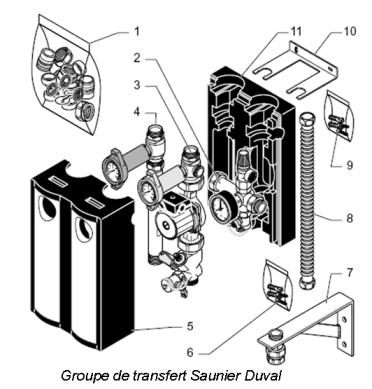

Il contient de nombreux équipements :

N°	Désignation
1	Kit de raccordement
2	Groupe de sécurité avec manomètre, vanne de remplissage, soupape de sécurité
3	Clapet anti-retour, vanne de réglage de débit, pompe de mise en circulation du fluide solaire, thermomètre
4	Clapet anti-retour, thermomètre
5	Carter isolé
6	Vis de fixation
7	Support du vase d'expansion
8	Flexible du vase d'expansion
9	Vis de fixation
10	Support du groupe de transfert
11	Carter isolé

Le remplissage du circuit solaire en eau de ville avec antigel s’effectue au niveau du groupe de transfert à partir d’une pompe de remplissage et d’un bidon de fluide caloporteur.
En aucun cas, le circuit solaire doit être raccordé au réseau d’eau de ville (risques de retour de fluide caloporteur).

Le débit de la pompe correspond à la puissance des capteurs (de l’ordre de 800 [W/m²]) pour un écart de température de l’ordre de 5 à 15 [°C] (Voir dossier à venir " Installation, raccordement et irrigation des capteurs solaires").

Le fluide caloporteur

Le fluide caloporteur glycolé est utilisé pour transférer la chaleur des capteurs vers le ballon solaire.
Il protège l ’installation :

• Contre le gel jusqu ’à - 28 [°C] lorsqu ’il est dosé à 40 % de Propylène Glycol.
• Contre la corrosion.

Pour vérifier la pérennité du fluide, il faut mesurer le pH (pertes de la propriété anticorrosion) et la densité (pertes des propriétés antigel).

La marque et le type de fluide doit être indiquée sur l’installation.

Le fluide doit être compatible pour une utilisation pour une production sanitaire (non toxique en cas de percement de l’échangeur).
Il ne faut pas ajouter de fluide autre que celui spécifié (pas d’eau de ville pure…).

Il est préférable de remplacer le fluide tous les trois ans (selon fabricants) ou lors de la dégradation de ses caractéristiques (contrôle annuel).
