Les grilles, les registres et les caissons de mélange



  • Les grilles de prise d’air neuf et de rejet

Elles protègent de la pluie et de l’entrée de rongeurs ou d’oiseaux grâce à un grillage métallique.

grille

  • Les registres

registre

Les registres sont situés à l’entrée de la centrale d’air. Leur ouverture et leur fermeture sont couplés au fonctionnement des ventilateurs.

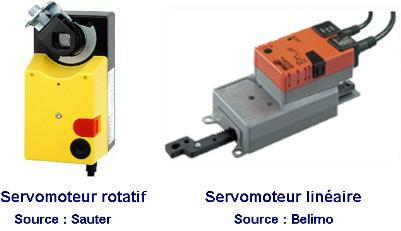

Les registres sont pilotés par des servomoteurs (rotatifs ou linéaires).

servomoteurs

  • Les caissons de mélange

Un ensemble de 2 ou 3 registres permet le dosage des débits d’air neuf, d’air rejeté et d’air recyclé. L’ensemble constitue un caisson de mélange.

melange

Les registres du caisson de mélange permettent :

  • L’isolement de la CTA lors de son arrêt.
  • Le réglage du débit d’air neuf et du débit d’air recyclé
  • La récupération d’énergie (« free cooling » ou rafraîchissement gratuit). Les registres sont automatiquement commandés pour augmenter le débit d’air neuf lorsque la température extérieure est favorable à la climatisation des locaux.
  • La protection antigel de la batterie chaude en cas de problème (la fermeture des registres est commandée par un thermostat antigel).
  • La récupération d’énergie (« free cooling » ou rafraîchissement gratuit).
    Le free cooling consiste en l’introduction maximale du débit d’air neuf en mi-saison lorsque la température extérieure est favorable au rafraîchissement de l’ambiance. Pour cela, les registres sont automatiquement commandés pour augmenter le débit d’air neuf puis le réduire lorsque la température extérieure augmentera ou sera trop faible.

Question:

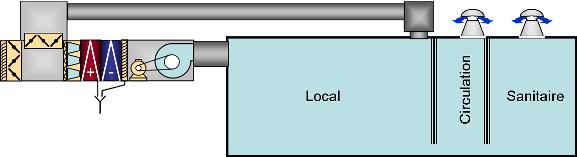

Indiquez la position des registres (ouvert O ou fermé F) dans la centrale ci-dessous lorsqu’elle fonctionne en tout air neuf.
Indiquez par des flèches les sens de circulation de l’air dans les gaines irriguées, les registres et les locaux.


Remarque : Cette situation de fonctionnement dite « tout air neuf », dans laquelle le réseau de reprise ne sert à rien, correspond à l’introduction d’un besoin d’air neuf maximal du par exemple à une occupation maximale des locaux ou à une régulation de type free cooling lorsque la température extérieure est favorable. Cette situation doit être combinée à une variation de la vitesse sur les dispositifs d’extraction.

En période d’inoccupation, la centrale peut être basculée en recyclage intégral. Les dispositifs d’extraction d’air sont alors arrêtés ou en vitesse minimale, sauf dans les locaux sanitaires.

Question:
Indiquez la position des registres (ouvert O ou fermé F) dans la centrale ci-dessous lorsqu’elle fonctionne totalement en recyclage.  L’extraction dans la circulation est supposée à l’arrêt.
Indiquez par des flèches les sens de circulation de l’air dans l’installation.
Que se passe-t-il alors dans les sanitaires où l’extraction d’air est en général maintenue ?


Question:
Après un fonctionnement de type "recyclage intégral", les registres de la CTA ci-dessus sont positionnés pour permettre un soufflage de 10 000 [m3/h]  dans le local, dont 7500 [m3/h] d’air neuf et 2500 [m3/h] d’air recyclé.
  • Indiquez ci-dessous les sens de circulation et les débits en circulation dans toutes les gaines de l’installation
  • La situation initiale étant celle de l'exercice précédent (100% recyclage). Quels mouvements ont respectivement effectué les registres du caisson de mélange ? Quelle est alors grossièrement leur position?
