Etudes de schémas de constructeurs

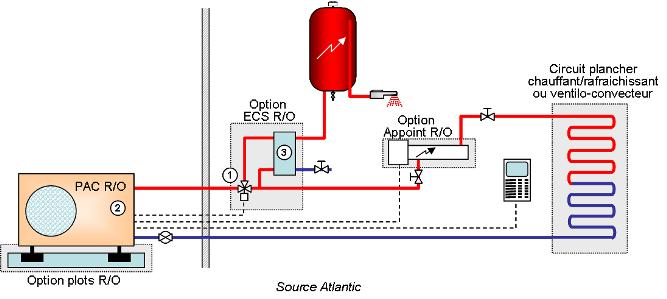

Sur le schéma ci-dessous, on visualise une PAC dite « R/O » (« air-eau »).

Question:
Sur l’installation ci-dessus, la PAC et le circuit de chauffage sont-ils hydrauliquement découplés ?
Où se trouve installée la pompe d’irrigation du circuit de chauffage ?

Question:
Quelle est la fonction des 3 options proposées par le fabricant :


Option « Plots »





Option « ECS »




Option « Appoint »



L’option appoint électrique est en général prévue pour pallier la baisse de puissance fournie par grand froid dans le cas des PAC sur air extérieur. Son dimensionnement sera étudié dans un autre dossier.

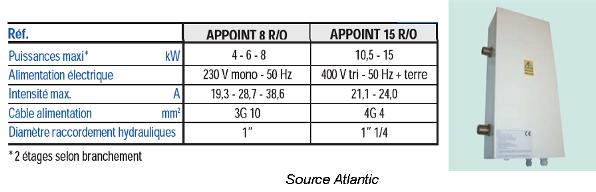

Etudions les renseignements fournis par le fabricant sur cet appoint :

Question:
Quelles puissances d’appoint nécessitent un raccordement en triphasé ?

Question:

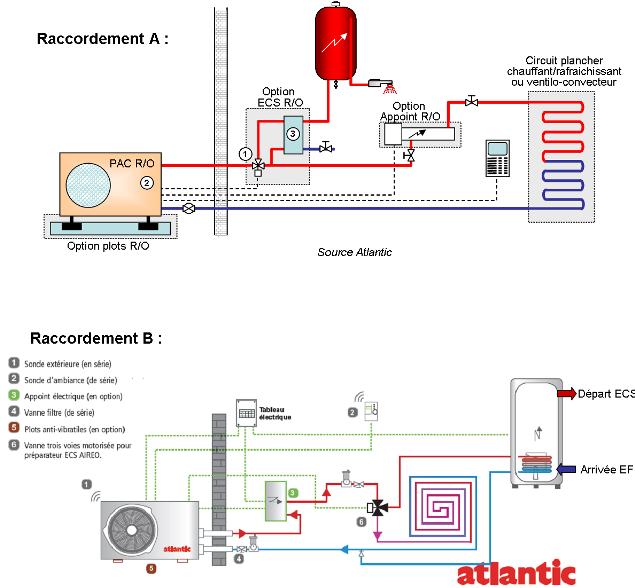

Comparez les 2 schémas ci-dessous. Quelles différences présentent-ils pour ce qui concerne le préchauffage de l’ECS ?
